USB Camera Module
硬件规格
产品特性
本产品为高性能USB接口摄像模组，搭载1/2.7英寸200万像素图像传感器，支持1080P 30fps高清视频输出。
主要特性
| 序号 | Items | Description | 备注 |
|---|---|---|---|
| 1 | CMOS Sensor | SC200AI, 1/2.8" | |
| 2 | Max.Resolution | 1920*1080 | |
| 3 | F.No | Optional LENS | |
| 4 | Focal Length | 2.5mm/4mm/6mm | Optional LENS |
| 5 | Focusing distance | 2M/3M/5M | Optional LENS |
| 6 | FOV(H) | 137/88/51 | Optional LENS |
| 8 | Communication Interfaces | USB | |
| 9 | Operation Temperature | -20°-- 60° | |
| 10 | Storage Temperature | -40°-- 85° | |
| 11 | Dimensions | 25mm*23.86mm |
模组接口线序说明
| Pin序号 | 信号名称 | 功能定义 | 备注 |
|---|---|---|---|
| 1 | VCC | 5V电源输入 | 最大电流500mA |
| 2 | DM | USB差分信号负极 | 需匹配USB2.0协议 |
| 3 | DP | USB差分信号正极 | 需匹配USB2.0协议 |
| 4 | GND | 电源地 | 与信号地共用 |
使用说明
-
硬件连接
- 通过4-pin 1.0mm USB接口连接至主机，确保供电稳定。
- 镜头出厂已调焦，避免旋转或拆卸镜头组件。
-
系统兼容性
- 支持Windows XP/7/8.1/10、macOS、Linux 2.6.2及以上（需内置UVC驱动）。
- 最低配置要求：CPU 1.7GHz，512MB内存，40GB硬盘，XP SP2系统。
-
注意事项
- 工作温度需保持在0 ~ 60度范围内，避免冷凝环境。
- 清洁镜头时使用无尘布轻擦，禁止使用腐蚀性溶剂。
4. 规格尺寸
产品介绍

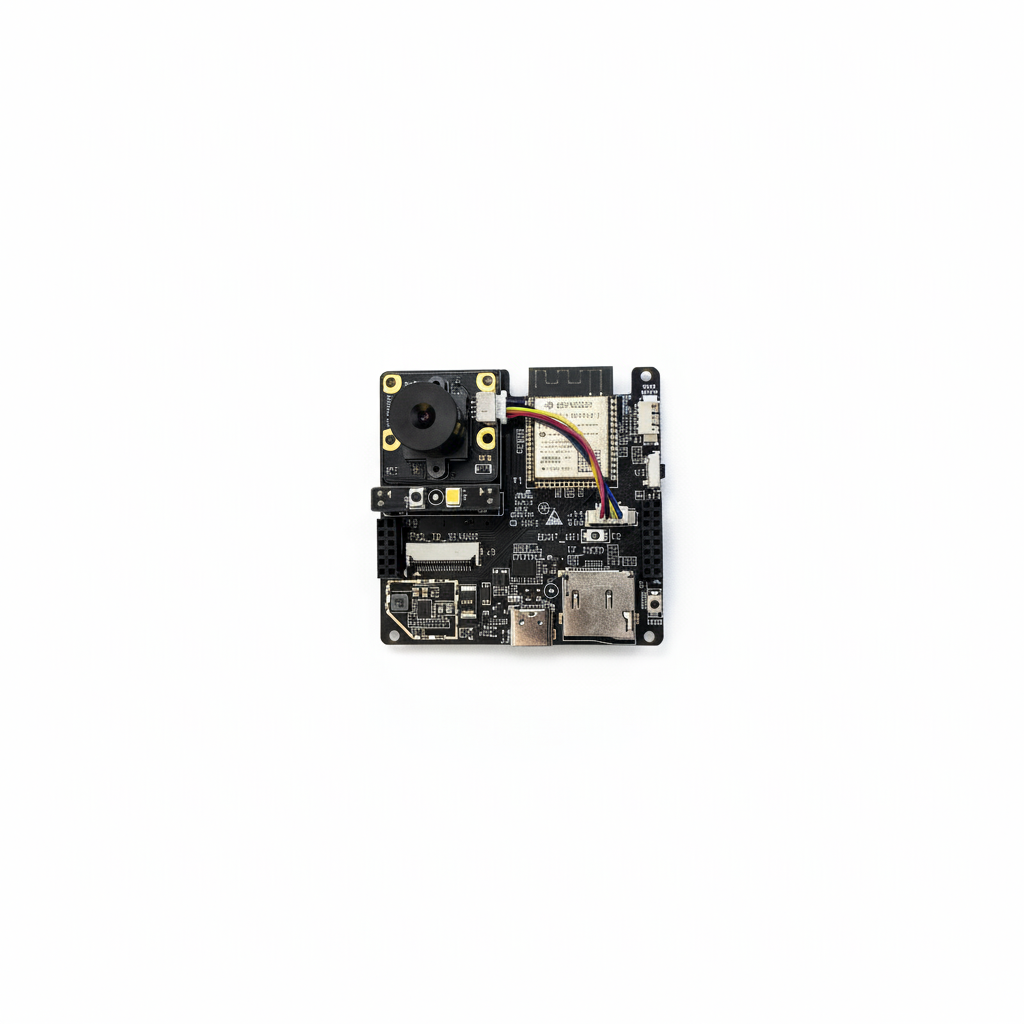

本相机模组适用于NeoEyes 101相机
随着 AI 视觉应用的快速发展，用户对图像质量、适配性和多场景使用的需求不断提升。
NeoEyes NE101 的标准 CPI 模组（OV5640）在日常使用中表现稳定，但在 画质细节、广角成像与灵活性等方面 仍有一定局限。
为此，我们专门设计了USB 扩展架构，让 NeoEyes NE101 支持多种高性能摄像模组。 通过底层接口优化，即便在原本 ESP-S3 平台不支持多摄接入 的情况下，也能实现稳定兼容和快速扩展。这让 NeoEyes NE101 成为一款可持续进化的视觉平台。
以下是包含项目的具体对比：
| 对比项目 | 标配 OV5640 | USB 模组 |
|---|---|---|
| 镜头材质 | 塑胶镜头 | 含有玻璃镜头 |
| 像素尺寸 | 1.4×1.4μm | 2.9×2.9μm（更强光敏性能） |
| ISP 类型 | 集成式 | 独立 ISP（处理更智能） |
| 焦距调节 | 固定 | 支持可调焦 |
| 成像质量 | 标准级 | 高清、细节更丰富 |
| 应用扩展 | 集成式 | 可批量定制 |
| 二次开发 | 不支持 | 支持 |
| HFOV | 标准、宽角 | 标准、宽角、超广角 |
注: OV5640支持微距拍摄，USB模组暂无此类规格，如对微距拍摄如8cm、15cm这种有特殊需求，请使用OV5640版本，如有特殊需要可联系我们进行定制
此外，OV5640是一个集成式的组件除了是硬件本身的参数设计上的区别外，对于开发者而言二次开发空间较小，OV5640必须连接到主板上，由主板的处理器来读取和处理这些原始数据，技术门槛高，需要底层驱动来实现。
多种 USB 模组规格版本

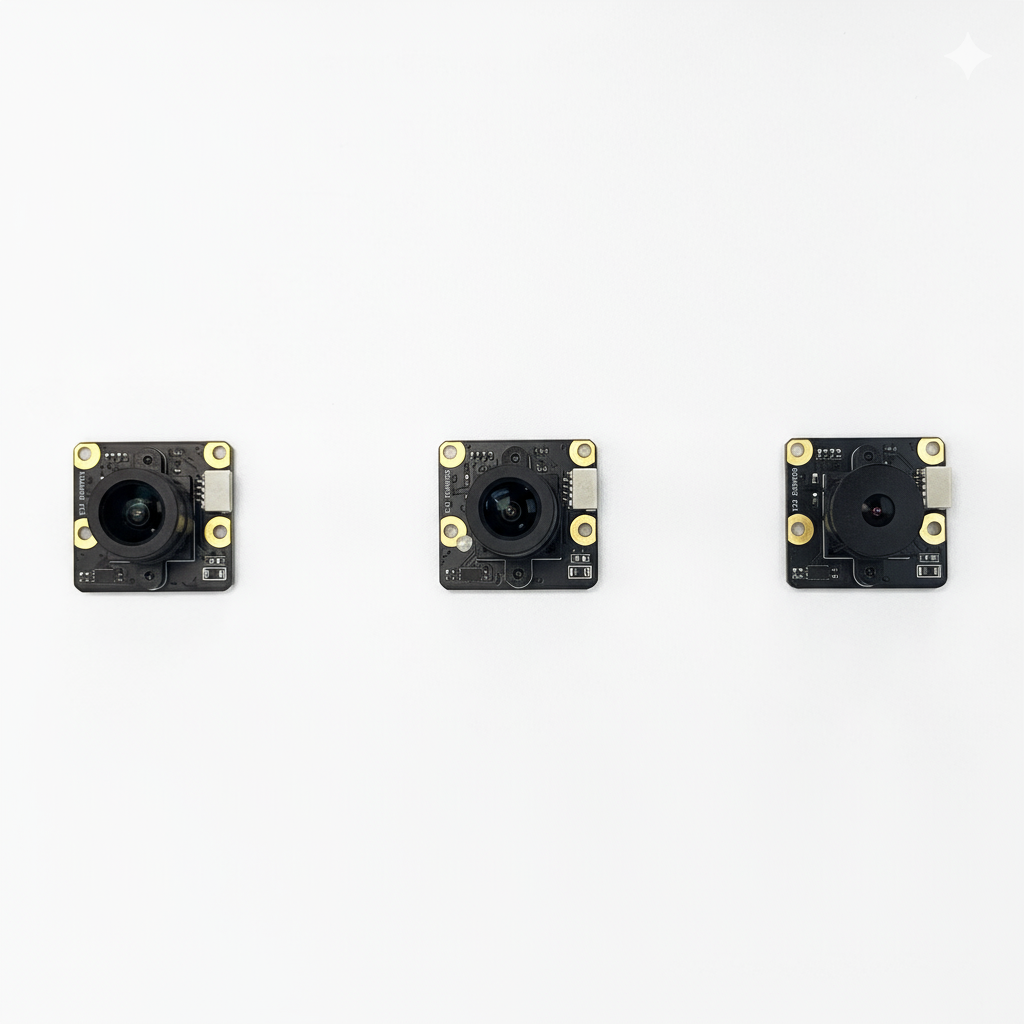

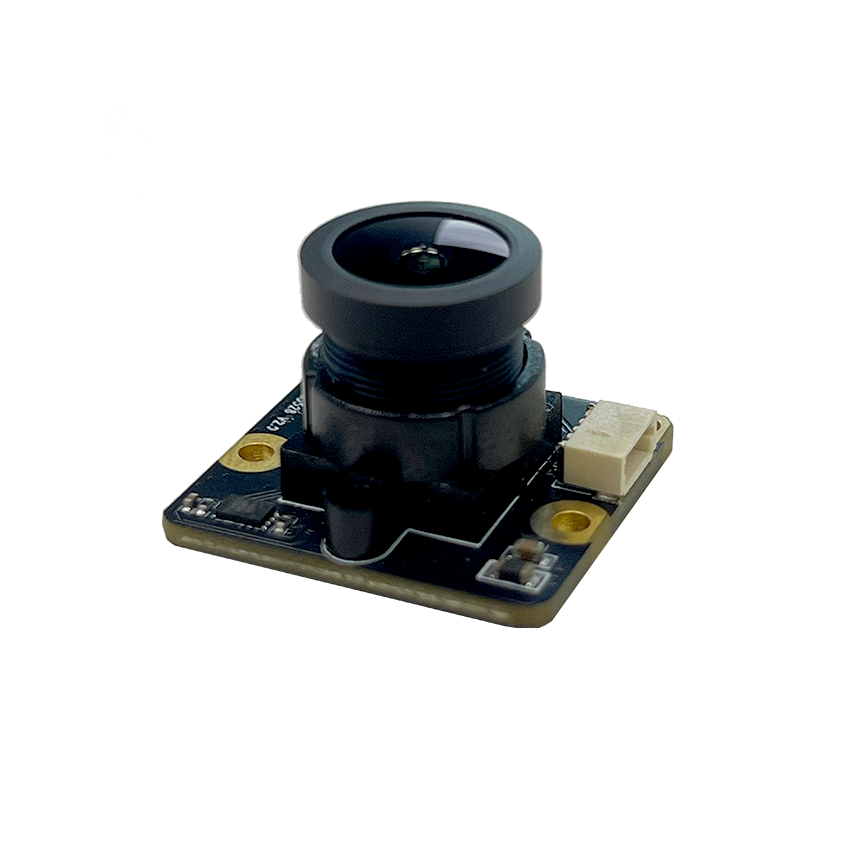

从左到右分别是：SC200AI-137-2M（超广角款）、SC200AI-88-3M（宽角款）、SC200AI-51-4M（标准款）。
我们有提供三种类型的USB模组版本，以此来满足不同场景下的需求
| 型号 | 视场角 (HFOV) | 对焦距离 | 特点 | 适用场景 |
|---|---|---|---|---|
| SC200AI-51-4M（标准款） | 51° | 4m | 适合较远距离，成像自然、细节清晰，光线还原度高 | 常规监控、识别类任务 |
| SC200AI-88-3M（宽角款） | 88° | 3m | 中距离，拍摄范围较广，视野覆盖增加近 50% | 室内监控、人流识别、空间检测 |
| SC200AI-137-2M（超广角款） | 137° | 2m | 近距离，全景拍摄，视野最广 | 室内外场景监控、机器人导航、边缘检测 |
注：针对于USB相机模组我们适配了室内外的两个固件版本，用户可以依据场景需求来适配不同的版本，具体的室内外的成像效果看下方效果对比。
OV5640与USB相机模组成像效果对比
以下分别是CPI OV5640版本与USB相机模组版本分别在室内外场景相似规格下的拍照效果对比：
| CPI相机 | USB相机（室内固件版本） |
|---|---|
| HFOV=92° Focus Distance=3m | HFOV=137° Focus Distance=2m |
 |  |
| HFOV=92° Focus Distance=3m | HFOV=88° Focus Distance=3m |
 |  |
| HFOV=47° Focus Distance=4m | HFOV=51° Focus Distance=4m |
 |  |
| CPI相机 | USB相机（室外固件版本） |
|---|---|
| HFOV=92° Focus Distance=3m | HFOV=137° Focus Distance=2m |
 |  |
| HFOV=92° Focus Distance=3m | HFOV=88° Focus Distance=3m |
 |  |
| HFOV=47° Focus Distance=4m | HFOV=51° Focus Distance=4m |
 |  |
由对比效果可见，无论室内外场景，USB相机模组的成像效果都要优于OV5640，两款镜头模组图像上调教亦有差异，可根据喜好选择。
USB相机模组选型建议
- 正常拍摄、较远距离→ 选择 标准款
- 需要较广视野 → 选择 宽角款
- 复杂、大范围环境监测、近距离 → 选择 超广角款
USB 模组的三大核心优势
画质提升：玻璃镜头+独立ISP
- USB 模组中有采用 玻璃镜头，而非塑胶镜头，具备更高透光率与耐用性，能够有效减少色散与畸变；
- 传感器像素点更大（2.9×2.9μm），图像细节与暗光表现更优秀，低噪下表现更佳；
- 独立 ISP 图像信号处理器，画质优化更精准、动态范围更广。
灵活适配：可调焦+标准化接口
- 支持可调焦设计，用户可根据实际场景（近距识别、远距监测）自由调整；
- 模组接口标准化，标准UVC协议，开发者可快速替换模组，无需更改底层驱动，实现即插即用;
- 定制服务：硬件/固件定制通道
开放生态：二次开发友好
- USB模组更适合开发者，如对成像调校或参数等有需求的用户，更加方便二次开发；
- 长期可维护性更强，可定制需求来适配更多算法与应用场景；
- 提供更细化的室内外版本，以此来适配智能门禁、车载监控、工业识别等多领域。
从硬件到体验的全面升级
USB 模组不仅仅是“更好的摄像头”，它代表着 NE101 向开放与可扩展、模块化设计特点的重要标志。 从图像质量、灵活性到未来兼容性，我们希望让开发者拥有更多选择，满足不同群体的需求，也让终端产品在不同应用场景下都能发挥更好的表现。
适合谁来选配？
- 对成像质量、清晰度要求较高的用户；
- 需要更广角/全景识别的 AI 视觉应用；
- 想要二次开发、灵活扩展功能的有技术的开发者团队或者极客。
总结
| 对比项目 | 标配 OV5640 | USB 模组 |
|---|---|---|
| 镜头材质 | 塑胶镜头 | 含玻璃镜头 |
| 像素尺寸 | 1.4×1.4μm | 2.9×2.9μm |
| ISP 类型 | 集成式 | 独立式 |
| 焦距调节 | 固定焦距 | 支持可调焦 |
| 适配灵活性 | 较低 | 可扩展、较灵活 |
| 成像质量 | 标准 | 更加清晰 |
总而言之，在标配版本之上选配USB模组会让你的NeoEyes NE101不止“看得见”，还能“看得更清晰、适配更灵活”。
