Serial Communication Module

Camthink Type-C/Type-A 转UART（TTL）通用串口通讯模块。 采用CP2102芯片，支持3.3V逻辑电平，支持NE301、NE101开发板串口数据调试。

如果你想对一些开发版进行二次开发或深入程序调试，如 NE301、NE101等，你可以使用这个工具来尝试。

产品特性​

  • 支持 Mac OS、Linux、Android、WinCE、Windows 7/8/10/11...
  • 支持对外供电：5V 或 3.3V
  • 带 USB 保护器件：ESD5V0L3
  • 带 3 个 LED：TXD LED、RXD LED、POWER LED
  • TXD、RXD、RTS、CTS：采用弯排针引出
  • 通用串口调试器，也可用于调试NE101、NE301串口数据

采用 CP2102 方案​

2102
  • 单芯片 Type C（A） 转 UART 数据转换器 -无需外部电阻或外部振荡器；片内上电复位电路，片内电压调节器
  • 集成 1024 字节 EEPROM (可用于存储各类信息)
  • Type C 功能 -符合 USB2.0 规范，全速 (12Mbps)
  • UART 功能 -所有握手和调制解调器接口信号 -支持的数据格式： -数据位——5，6，7，8 -停止位——1，1.5，2 -校验位——奇校验，偶校验，无校验 -波特率 300bps 至3Mbps -576 字节接收缓冲器；640 字节发送缓冲器 -支持硬件或 X-On / X-Off 握手 -支持事件状态
  • 虚拟 COM 口器件驱动支持 -Windows 8/7/Vista/Server 2003/XP/2000 -Mac OS-X/OS-9 -Linux 2.40或更高版本
  • USBXpress 驱动支持 -Windows 7/Vista/Server 2003/XP/2000 -Windows CE
  • 温度范围：-40 ~ +85°C

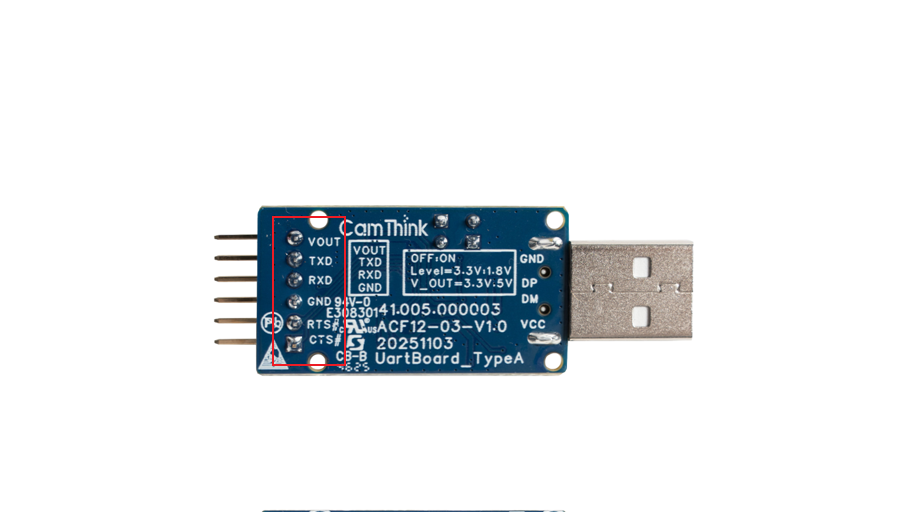

接线说明​

  • VCC_OUT：默认输出 3.3V (模块由 Type C 供电，须输出5V，要将跳线帽Vout短接)
  • GND：GND
  • TXD：TXD
  • RXD：RXD
  • RTS：RTS
  • CTS：CTS
  • 该模块为 Type C（A） 转 TTL 电平，切勿直连 RS232 电平，以免烧坏模块。

调试NE301开发板​

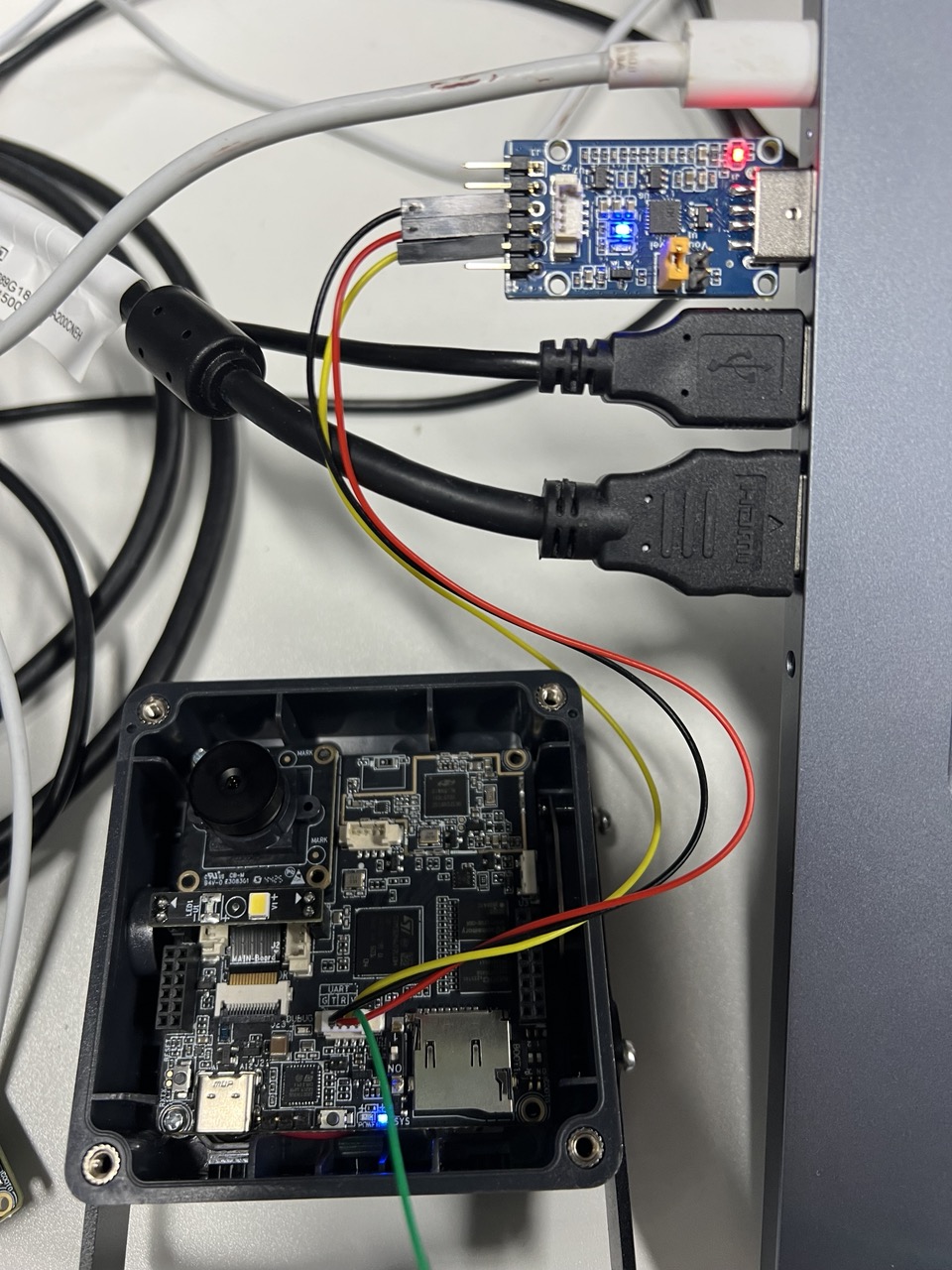

可通过USB接口连接电脑，通过UART调试NE301开发板，连接示例图如下：

connection

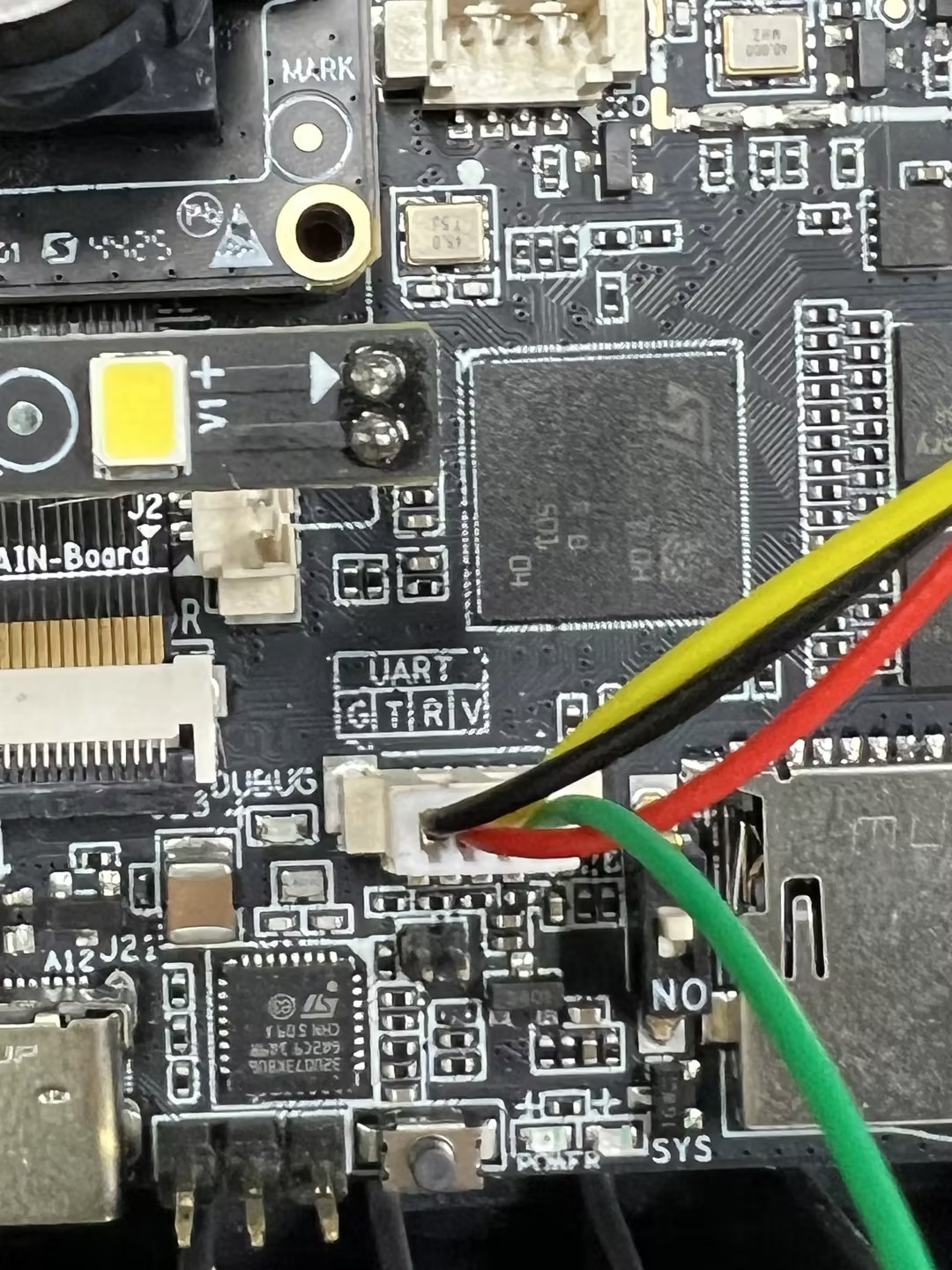

需注意接线顺序，GND 接 GND，TXD 接 RXD，RXD 接 TXD这种思路。

pinconnection

连接电脑后，需要安装驱动（如已有驱动，可跳过），驱动下载地址：https://www.silabs.com/software-and-tools/usb-to-uart-bridge-vcp-drivers

打开上述页面后，在下载区域选择你的系统（Windows / macOS / Linux）对应的 VCP 驱动包下载安装即可。 Windows 上如果插上设备后设备管理器仍显示未知设备/感叹号，安装完成后通常会变成可用的 COM 口（Virtual COM Port）。

连接成功后，可以使用串口调试软件（如：Putty、SecureCRT、Tera Term、SecureCRT 等）连接调试，串口调试软件可自行搜索下载。 连接参数如下：

  • 端口：COMx(查看当前设备管理，确认COM口的号码选择连接)
  • 波特率：115200
  • 数据位：8
  • 停止位：1
  • 校验位：无

连接成功后，即可进行调试。

串口命令行用于调试/配置/网络连通性/升级等。命令行提示符默认是 AICAM>（见 Custom/Core/Log/debug.h）。

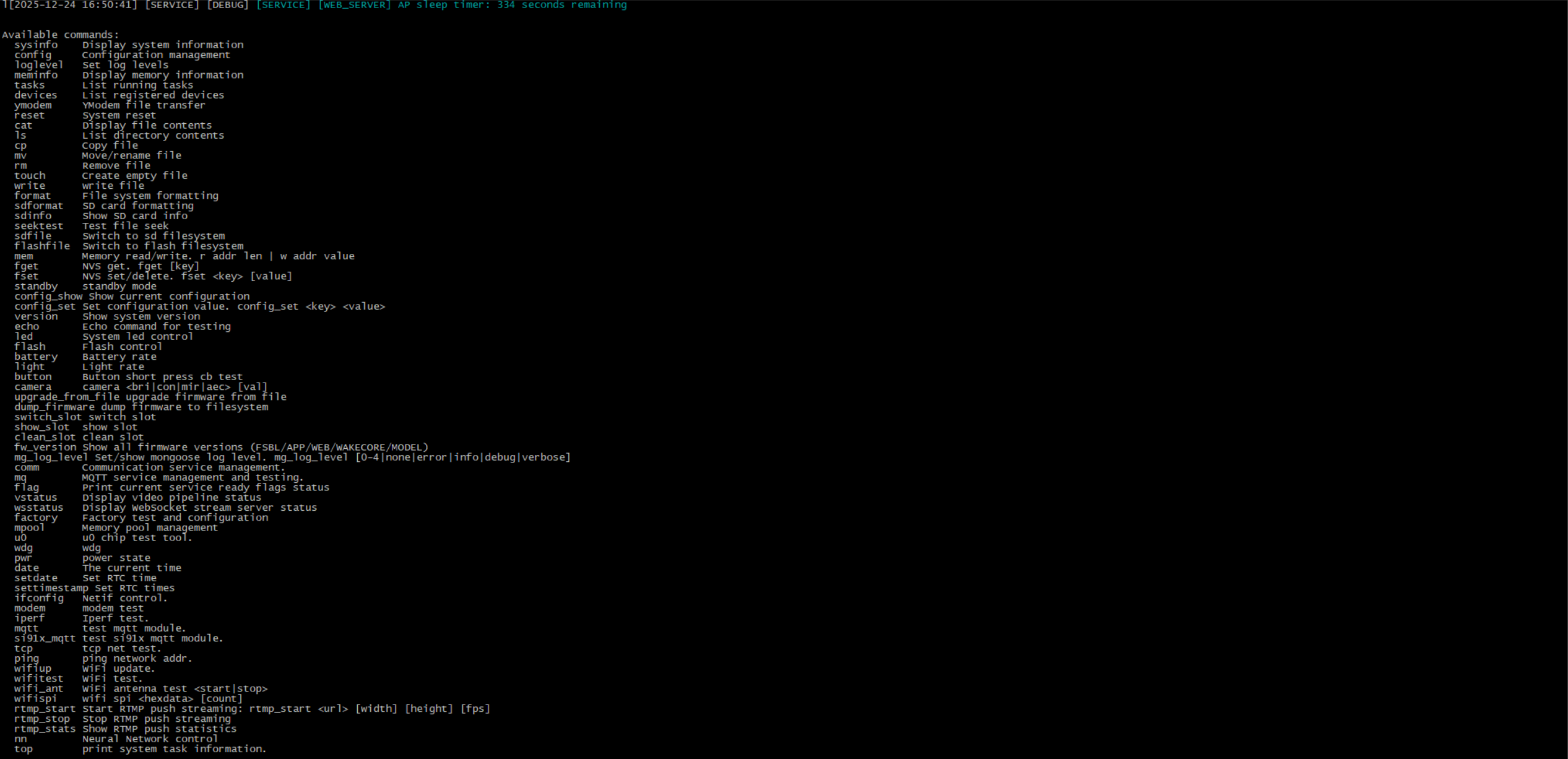

NE301开发板调试示例图如下：输入回车可查看相关的控制命令

data
  • 上电后看到 AICAM> 即表示 CLI 就绪；输入 help 或 ? 可查看当前固件实际注册的命令。
  • 支持 Tab 补全、↑/↓ 历史、行内编辑；不确定时先输入 help/?。

常用串口命令​

  • help / ?：查看命令列表与帮助。
  • sysinfo：看版本/运行时间/当前模式。
  • loglevel：调整串口/文件日志等级。
  • ifconfig + ping：配置网络并验证连通性。
  • mq / mqtt：MQTT 服务/客户端测试。
  • ls / cat / fget / fset：看文件、看/改 NVS 配置。
  • standby / u0 ...：进入低功耗与 WakeCore(U0) 联动调试。
  • cat1stat：看 Cat1 状态。
  • cat1csq：看 Cat1 信号质量。

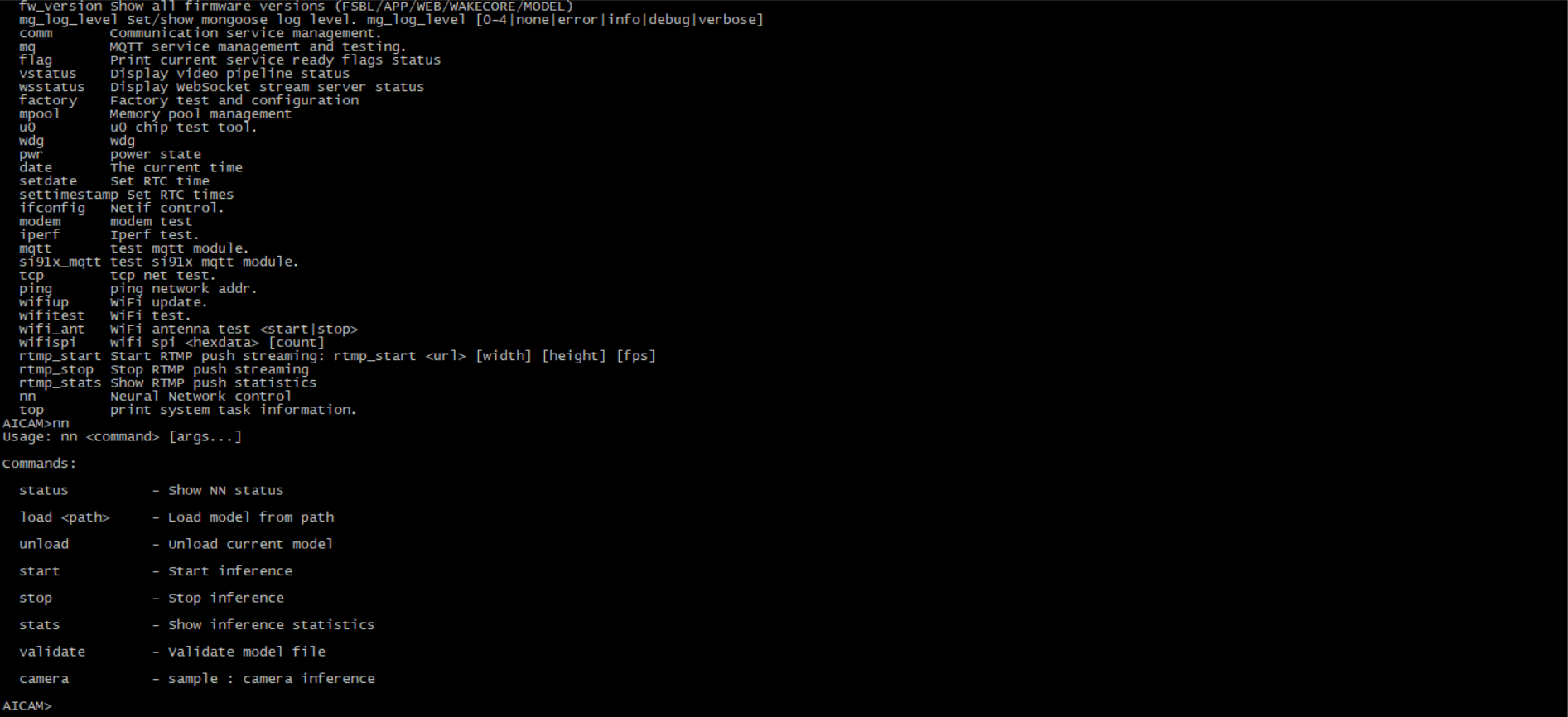

  • nn：查看神经网络相关配置。
nn
  • 命令行内置：Custom/Common/Utils/generic_cmdline.c
  • 默认命令注册：Custom/Core/Log/debug.c / Custom/Core/Log/cli_cmd.c / Custom/Hal/driver_core.c 实际支持命令以设备串口 help 输出为准。

——上述命令仅做参考，更多关于系统调试、文件配置、升级、网络等具体细节可参考 NE301源码 进行进一步核验。
