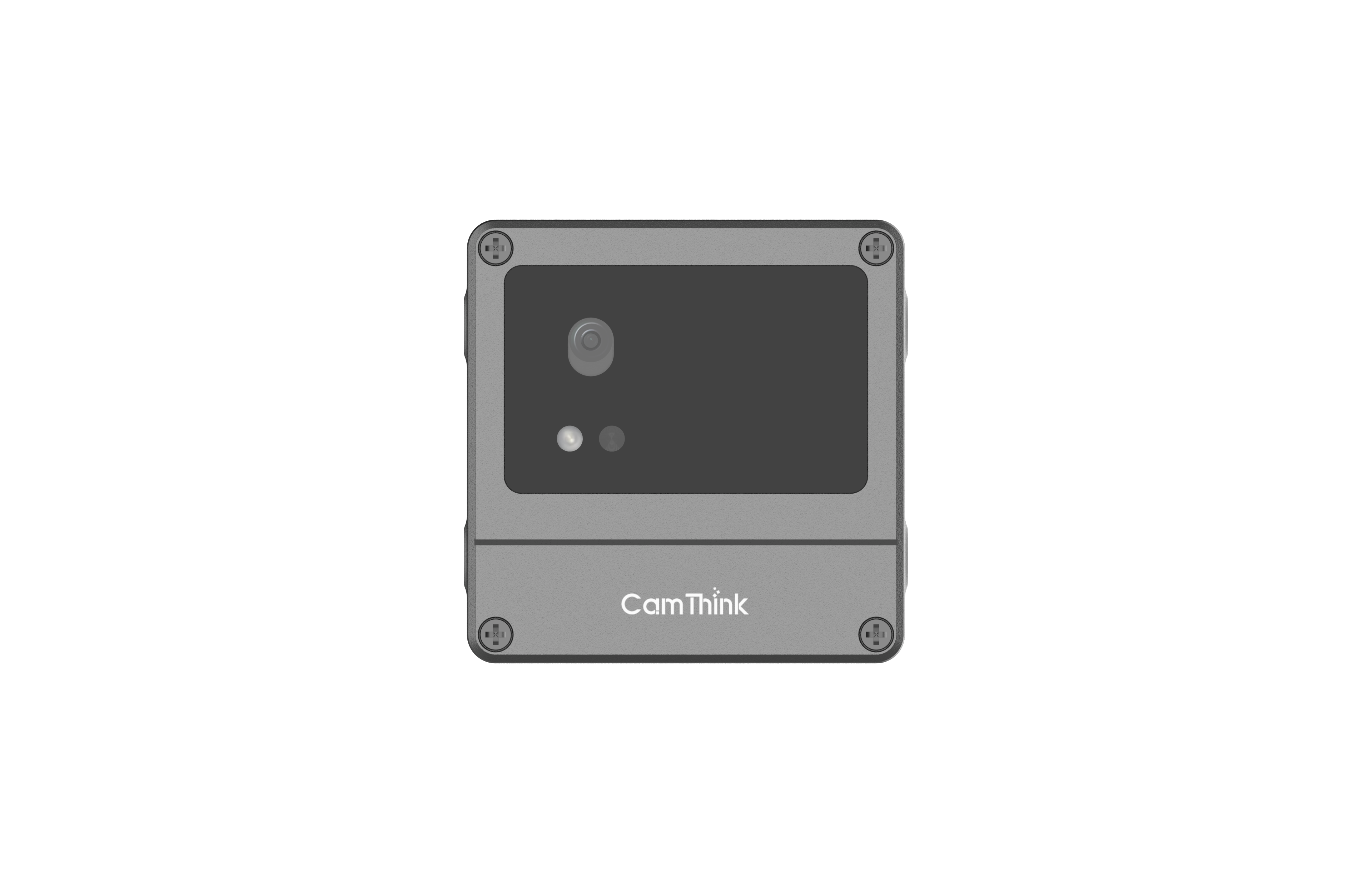

NE101

CamThink Event Camera NeoEyes NE101 是一款基于事件触发抓拍的低功耗智能相机，采用模块化设计理念，具有超低功耗的特点。相机支持开发者扩展多种触发拍照方式（PIR/雷达/声音等），可搭配不同传感器模块实现事件监测图像抓取根据触发条件自主唤醒并进行图像采集，极大节省功耗。其开放式硬件架构允许开发者根据实际需求灵活扩展功能模块，快速完成从原型到商业产品的落地。

硬件特性信息

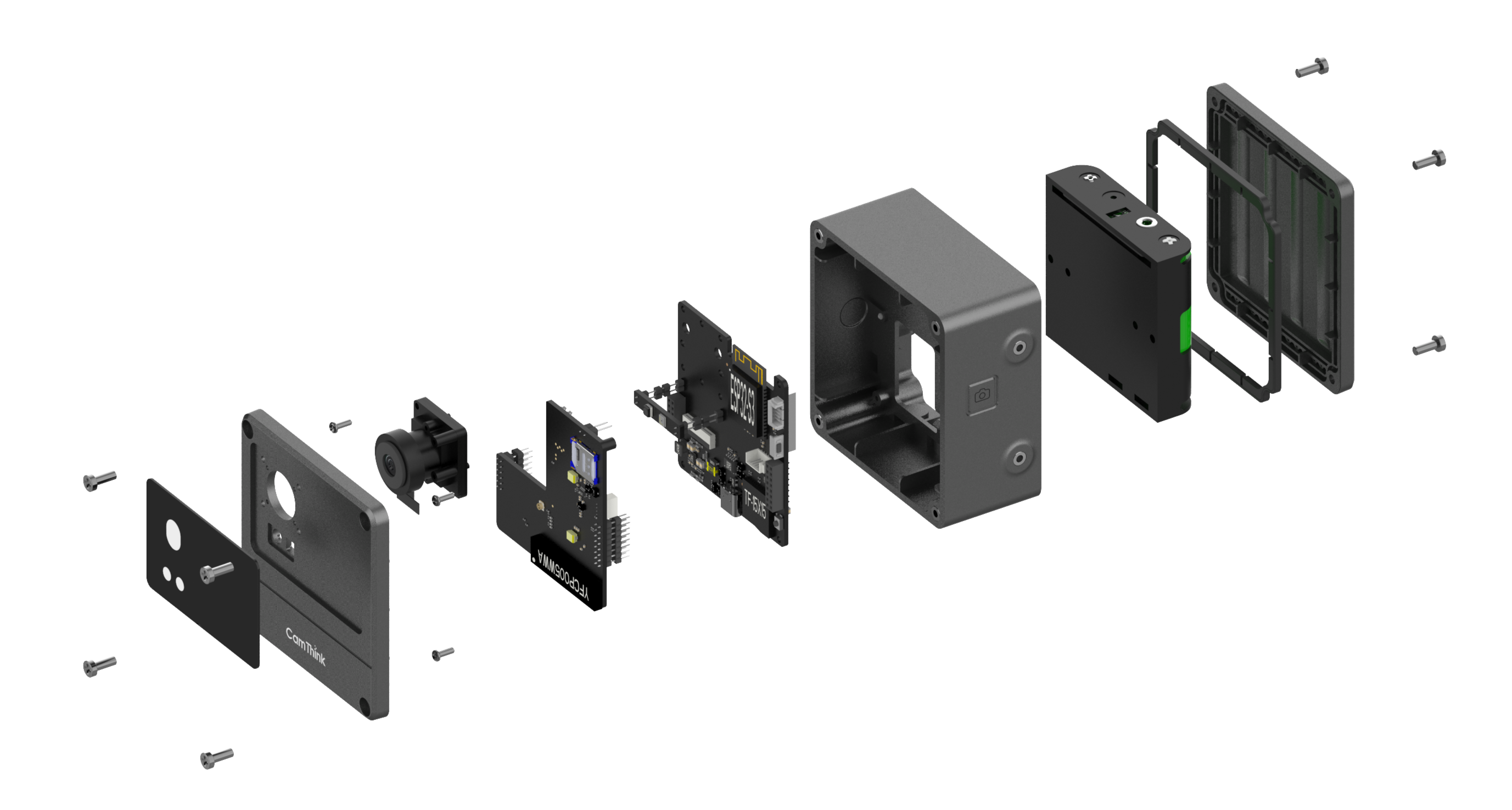

NeoEyes NE101产品由前盖、镜头模组、主板、通讯模块、电池模块等多个功能单元组成。各模块间通过标准化接口连接，便于拆装与维护，支持开发者按需替换、升级或定制特定模块。

分层式结构设计：采用前/中/后分离的模块化布局，便于快速拆装与功能扩展，支持用户按需DIY改装。如需获取结构设计文件，请联系我们获取。
多样化安装支持：结构主体预留丰富的安装孔位，兼容多种支架和外壳扩展方案。配合 CamThink 提供的「产品配件」，可灵活部署于不同使用场景。
相机模组可选：主板支持CPI、USB相机模组，可更换不同规格的镜头，用于满足不同场景的图像采集需求，相机模组更换和支持规格详见「可换相机模组」。
通讯方案可选：支持WiFi、Cat-1、WiFi-Halow通讯方案切换，满足不同场景通讯需求，通讯模组更换和支持规格详见「通讯方案扩展」。
供电方案可选：默认支持电池仓方案供电，4节AA电池即可工作，也可通过主板Type-C进行有线供电。
硬件开放性：提供结构设计文件用于DIY外壳（可3D打印）或自定义扩展，提供完整开源固件，具备开箱即用功能：低功耗模式、设备唤醒、MQTT数据传输、补光控制、定时拍摄、图像参数调整、网络管理。开发和烧录请参见「开发指南」

NE101

超低功耗支持

NeoEyes NE101采用先进的低功耗设计理念，适用于周期性图像采集等对续航有严格要求的应用场景，官方软件默认即支持低功耗工作模式，开发者也可基于基础工程灵活扩展功能。

超长续航表现：在Wi-Fi通信模式下，默认低功耗配置可支持每日拍摄5次，续航超3年（理论值），极大降低运维频率，适用于野外或无持续供电环境，更多功耗测试表现详见下方表格：
传感器感知低功耗扩展支持：支持图像触发模式下的事件唤醒抓拍运行机制（如PIR、雷达、温度等），在非工作状态下进入深度休眠，充分保障系统在不同触发频率下的功耗可控，关于如何扩展传感器事件抓拍的传感器连接的开发案例详见：「PIR示例」
开源固件，支持商用：固件源码完全开源，支持免费商用与二次开发，固件提供图像采集、低功耗管理、数据通信等开箱即用功能，开发者可在此基础上快速扩展应用逻辑，缩短从原型到落地的开发周期。关于固件功能及开发者指引详见：「超低功耗相机示例」

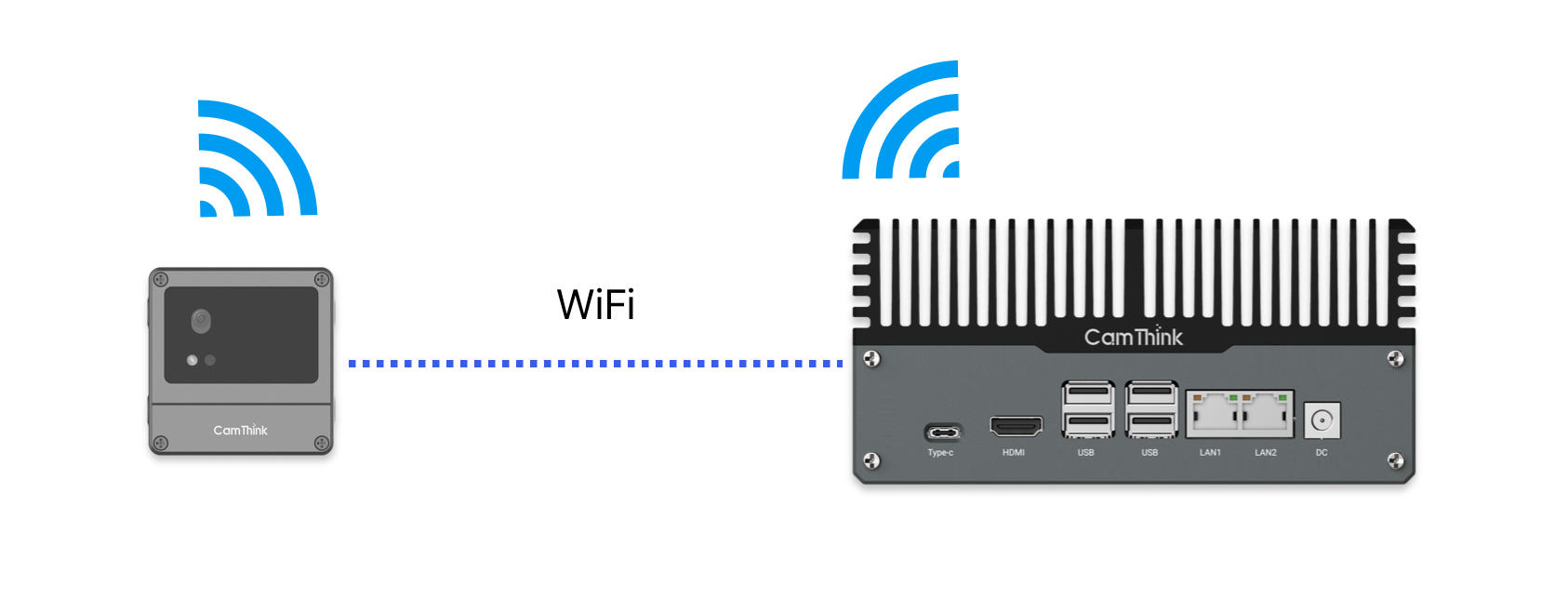

Wireless communication

硬件接口扩展

NeoEyes NE101支持根据硬件使用场景扩展硬件能力，关于各种物理接口的使用可见「硬件指南」

16Pin IO接口：主板背部预留16pin座子，带有GPIOs、DI、DO等接口，支持接入各种传感器触发拍摄（资源使用取决于通信模块和USB相机的占用情况），具体IO资源详见「硬件指南-硬件连接-16Pin GPIO扩展」
电源接口：主板背面留有2pin电源座子，支持电池仓连接供电，主板正面下方带有Type-C接口可支持有线连接直供电（整机使用需要下方开孔引出）。
Micro TF卡槽：可用于存储扩展，适用于本地图像或数据存储。
调试接口：Type-C和UART用于开发串口调试使用。
补光灯：补光灯和光敏支持，适合在近距离黑暗环境中采集图像使用。
Alam接口：2Pin Wafer支持Alarm输入。
PIR接口：4Pin Wafer支持PIR传感器连接。

通讯方案扩展

NeoEyes NE101默认支持WiFi通讯传输数据，支持选用LTE Cat-1、WiFi-Halow通讯模块，模块与主板正面pin座子连接即可支持LTE Cat-1或WiFi-Halow通讯，易于硬件的通讯方案更换和扩展，关于模组的更换使用可见「硬件指南」。

接口与兼容性：标准PIN座连接，位于主板正面，支持免驱动识别。
Cat-1模块规格：移远EG912U-GL（全球非北美地区）和移远EG915Q-NA（北美地区），支持LTE FDD/TDD和GSM等，尺寸60mm x 60mm。
WiFi HaLow模块规格：移远FGH100M，基于IEEE 802.11ah协议，用于长距离低功耗连接，支持868MHz/915MHz，尺寸60mm x 60mm。

可换相机模组

NeoEyes NE101 采用模块化相机设计，支持用户根据实际应用场景灵活更换不同参数的镜头模组，以适配不同的拍摄角度和对焦距离需求。关于模组更换与使用详见「硬件指南」。

硬件特性优势

灵活部署：可根据部署高度、空间大小和识别目标，选择最适配的镜头模组。
低成本升级：仅需更换镜头模组即可显著提升视觉效果，无需更换主板。

支持的相机模组规格

类型	型号	视角	对焦距离	应用场景
CPI相机	OV5640	60°	15cm	近距离拍摄
	OV5640	60°	4m	标准距离拍摄
	OV5640	120°	8cm	近距离广角拍摄
	OV5640	120°	3m	标准距离广角拍摄
USB相机	SC200AI-51-4M	51°	4m	标准角度拍摄
	SC200AI-88-3M	88°	3m	大角度拍摄
	SC200AI-137-2M	137°	2m	广角拍摄

注：USB相机模组会占用额外IO资源，详见「硬件指南-硬件连接-16Pin GPIO扩展」。

适用性与部署

NeoEyes NE101 设计兼顾户外稳定性与灵活部署能力，适用于多种安装环境和场景

前盖镜头钢化玻璃：镜头前盖采用高透光钢化玻璃，具备出色的防雨水积聚能力，保障长期户外拍摄效果稳定。
无线与户外部署支持：支持电池供电、低功耗运行，结合 IP67 级防护设计，适用于各种恶劣环境中的长期部署。
灵活的安装方式：支持墙面、顶部、立杆等多种安装方式，提供丰富的原装支架和外壳扩展组件，满足多样部署需求，支架规格和主要使用常见可见「产品配件-产品选配配件」

产品信息

产品规格

NE101整机产品规格如下：

产品型号	NE101	NE101-L01GL	NE101-L02NA	NE101-HL00	NE101-HL01
通信	WiFi	Cat.1（支持全球除北美地区外的其他地区）	Cat.1（支持北美地区）	WiFi-HaLow（868MHz）	WiFi-HaLow（915MHz）
MCU	ESP32-S3
RAM	8MB
Flash	16MB
相机模组	Default OV5640 Module（120° FOV 3m focus ） More lenses available
补光灯	支持
蓝牙	支持
按键	Snap（主机侧面）, Boot(位于主板), Reset(位于主板)
存储	Micro-TF（位于主板）
告警接口	Alarm *1（位于主板）
扩展IO	UART 1、16Pin IO 1（位于主板）
供电	电池供电,Type-C供电支持（位于主板）
工作温度	-20°C ~ 50°C
工作湿度	0% ~ 90% RH
防护等级	IP67
认证	CE / FCC / RoHs
外形尺寸	77mm × 77mm × 48mm

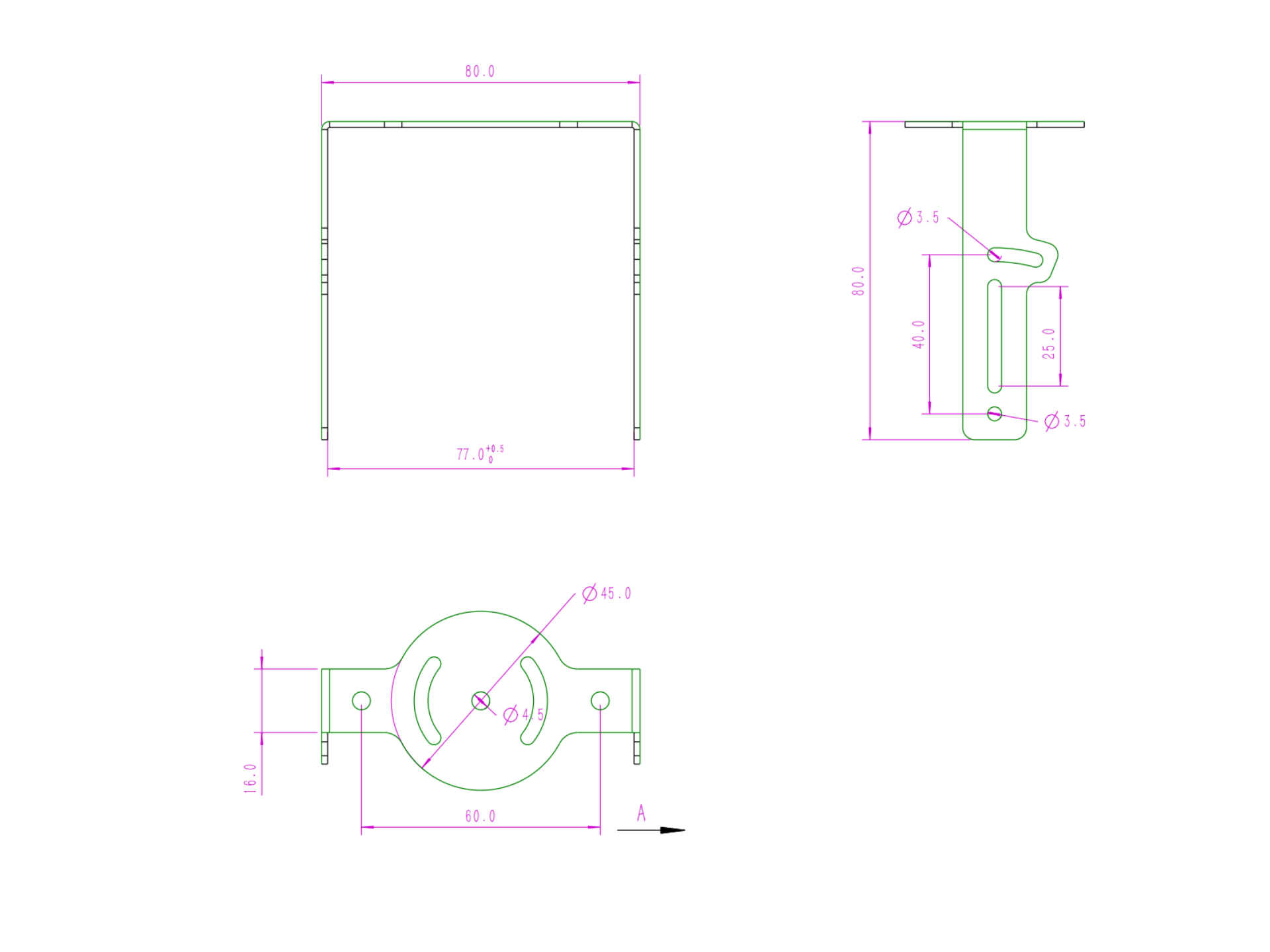

Brackets and Usage

本产品提供多种支架配件，支持多种安装方式，可满足多种场景使用需求。

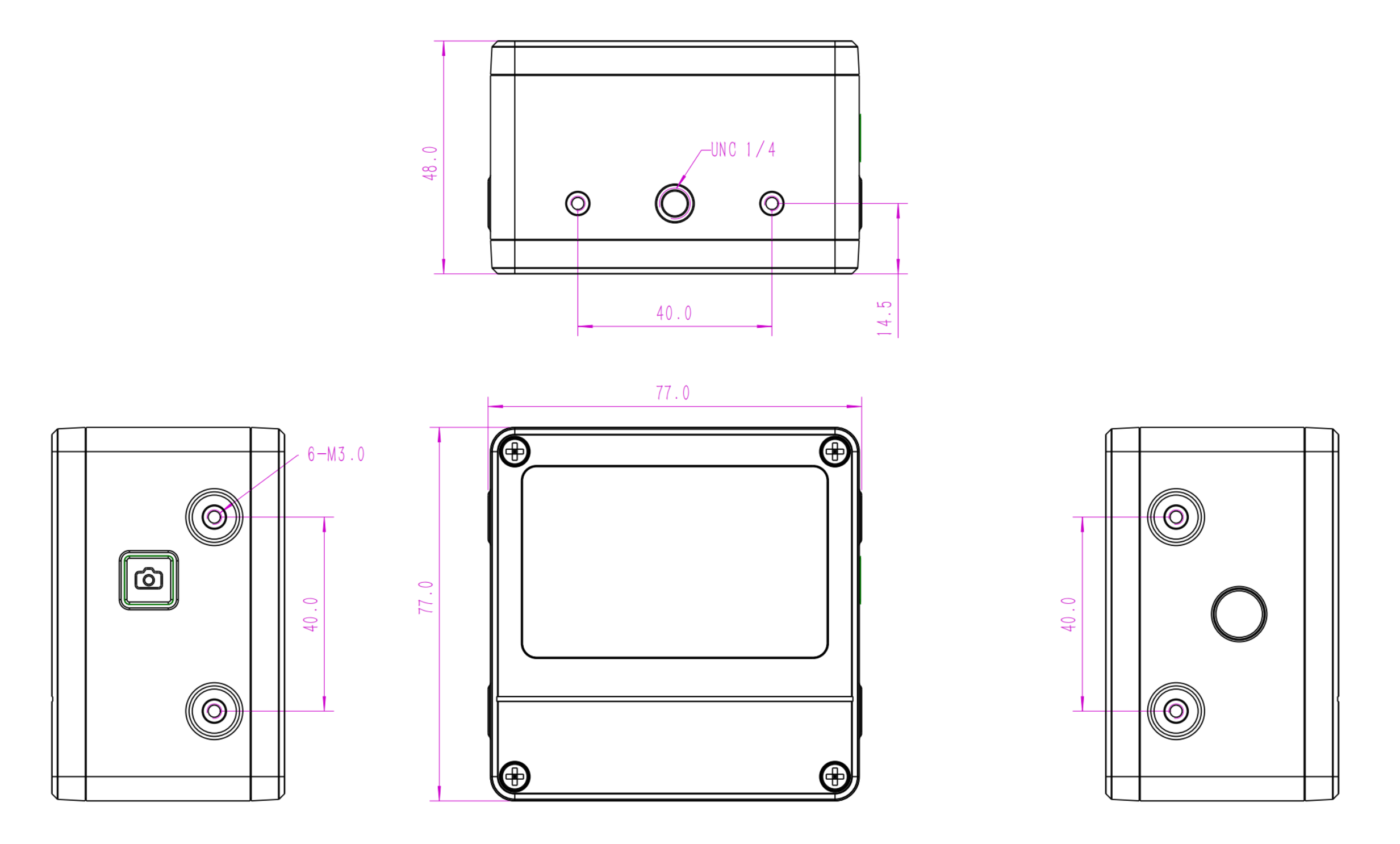

产品外形整尺寸

产品配件

产品选配配件

CamThink Event Camera NeoEyes NE101产品系列支持选配配件如下：

名称	数量	说明

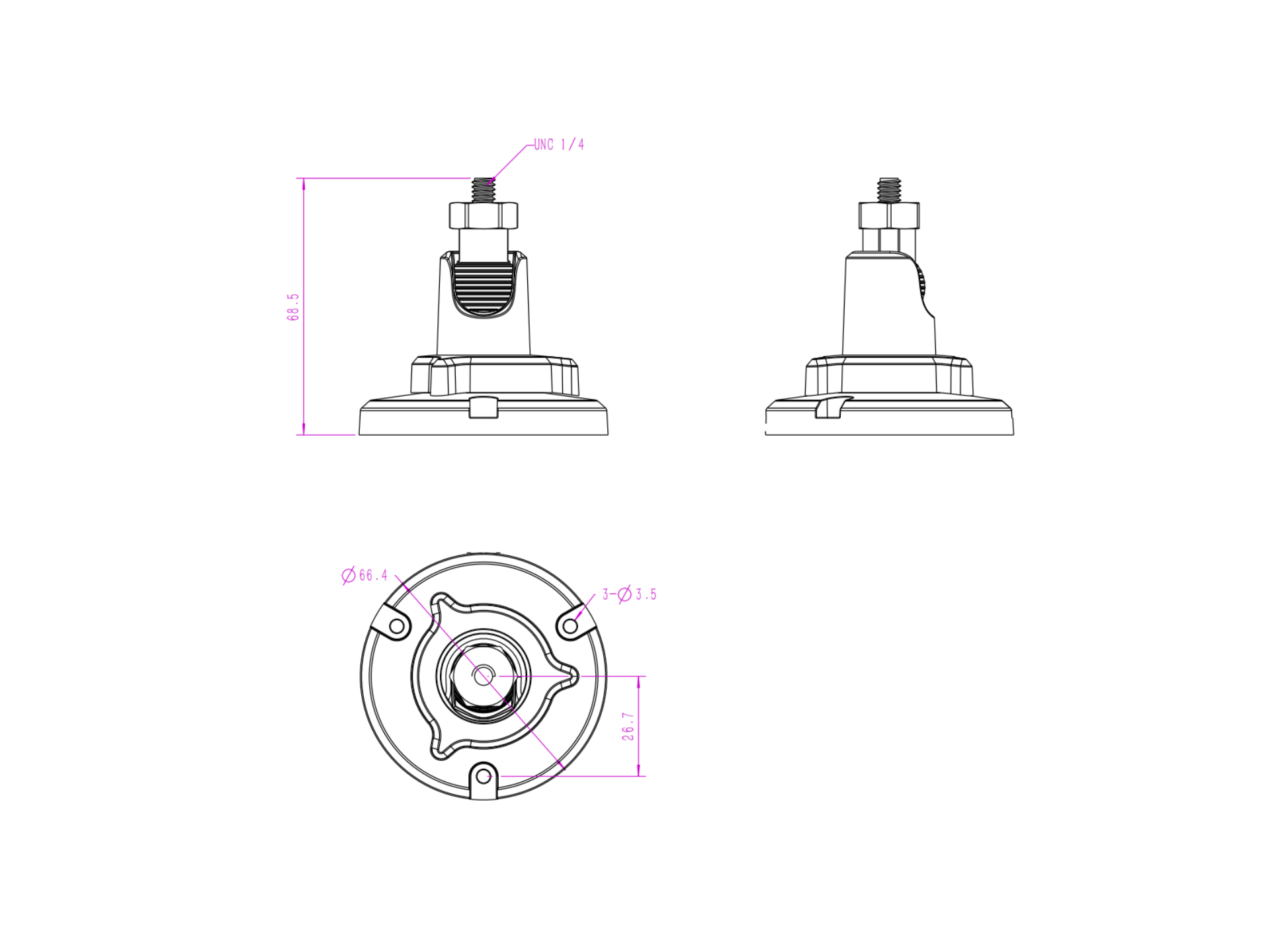

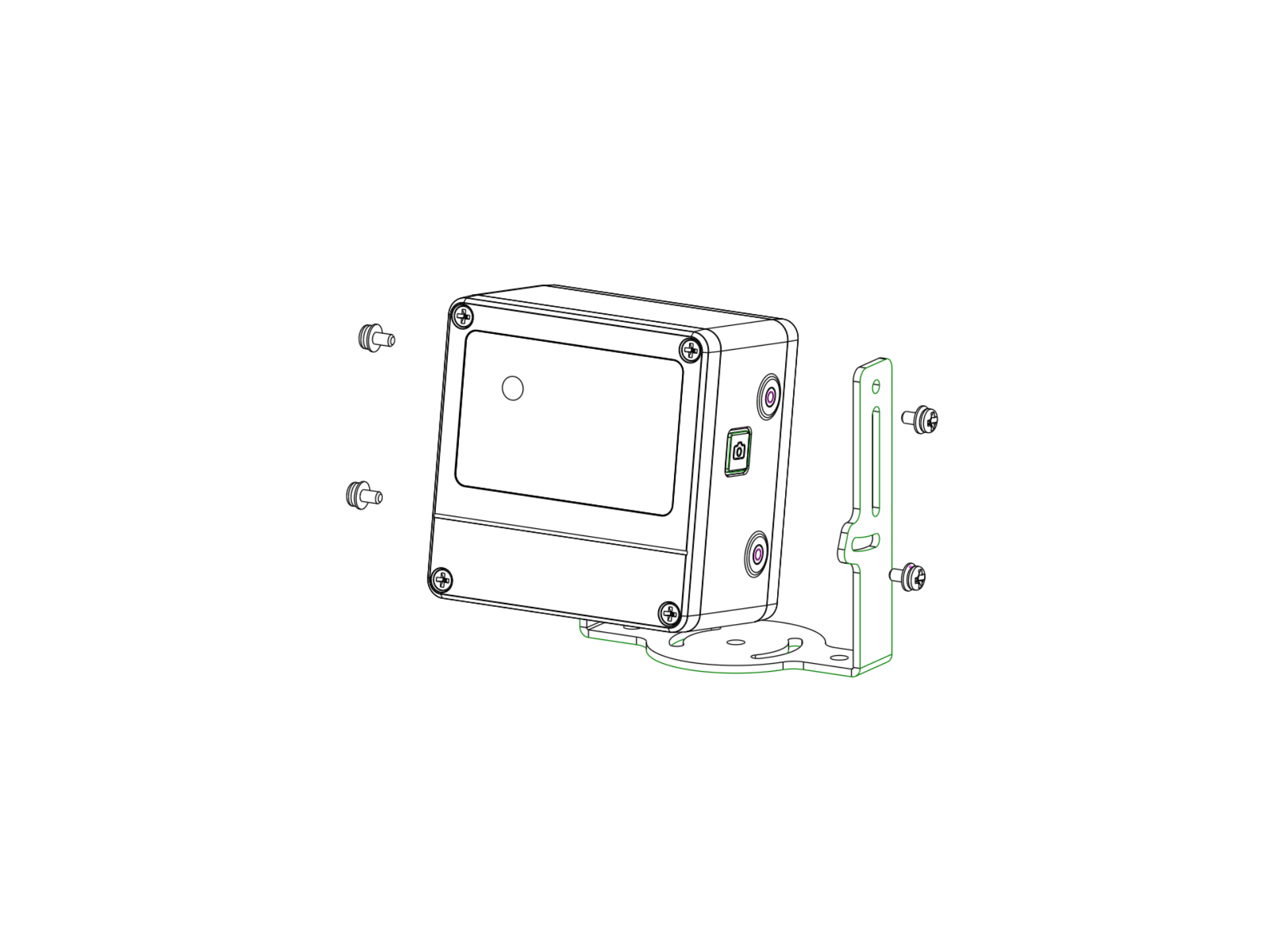

底部支架扩展件	1	适合顶部安装、底部安装扩展使用

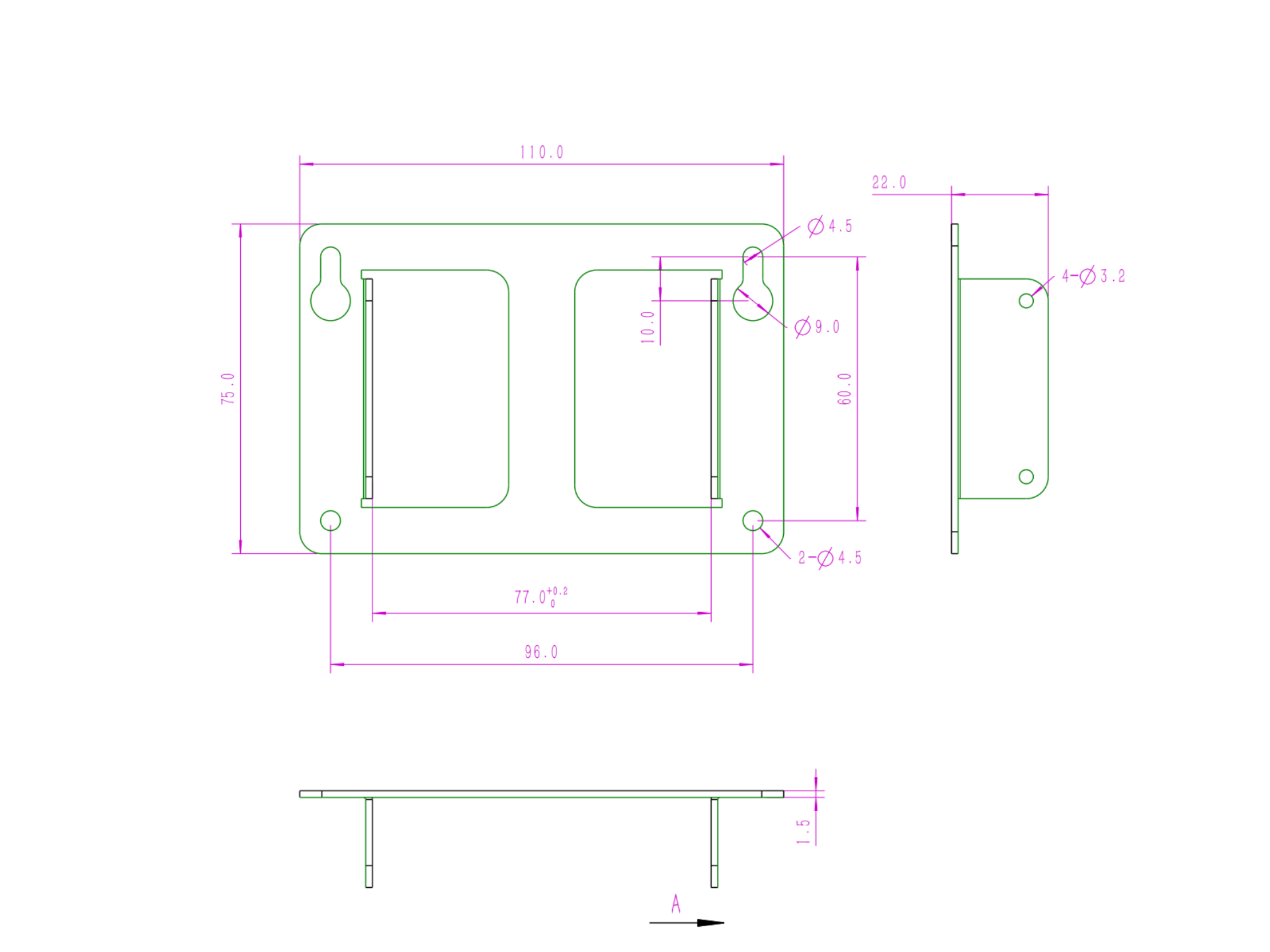

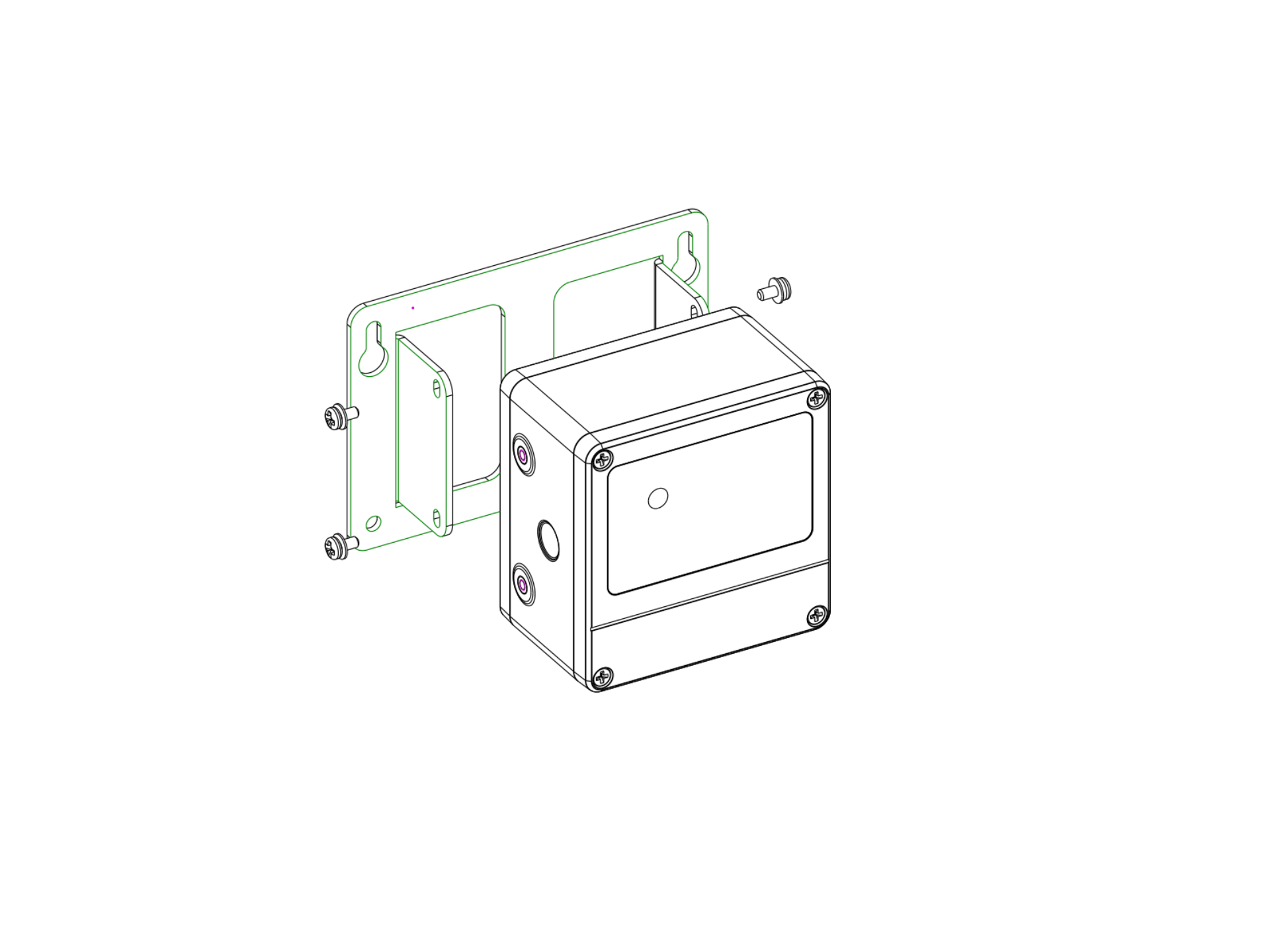

背部支架扩展件	1	适合壁装相机时扩展使用

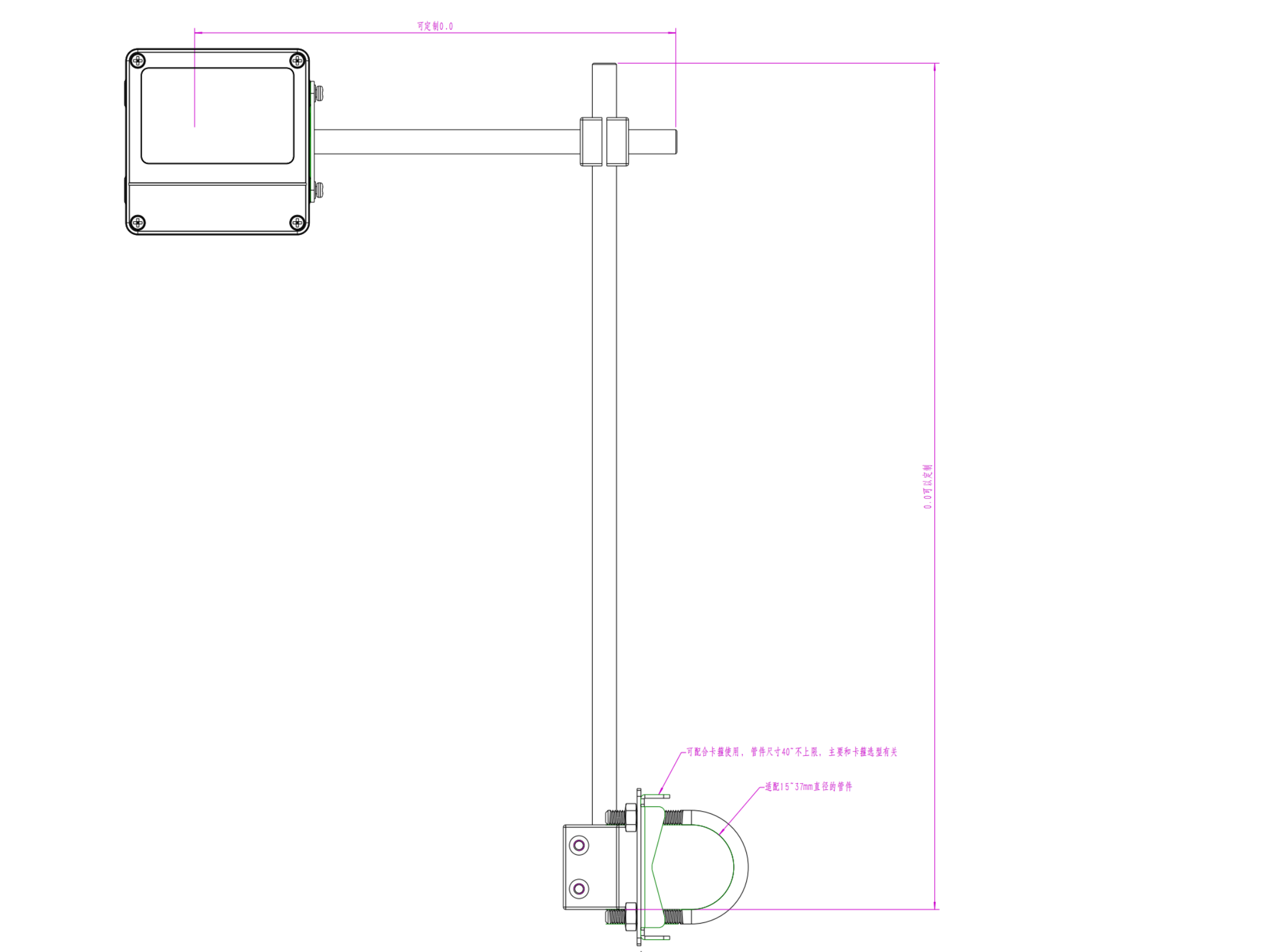

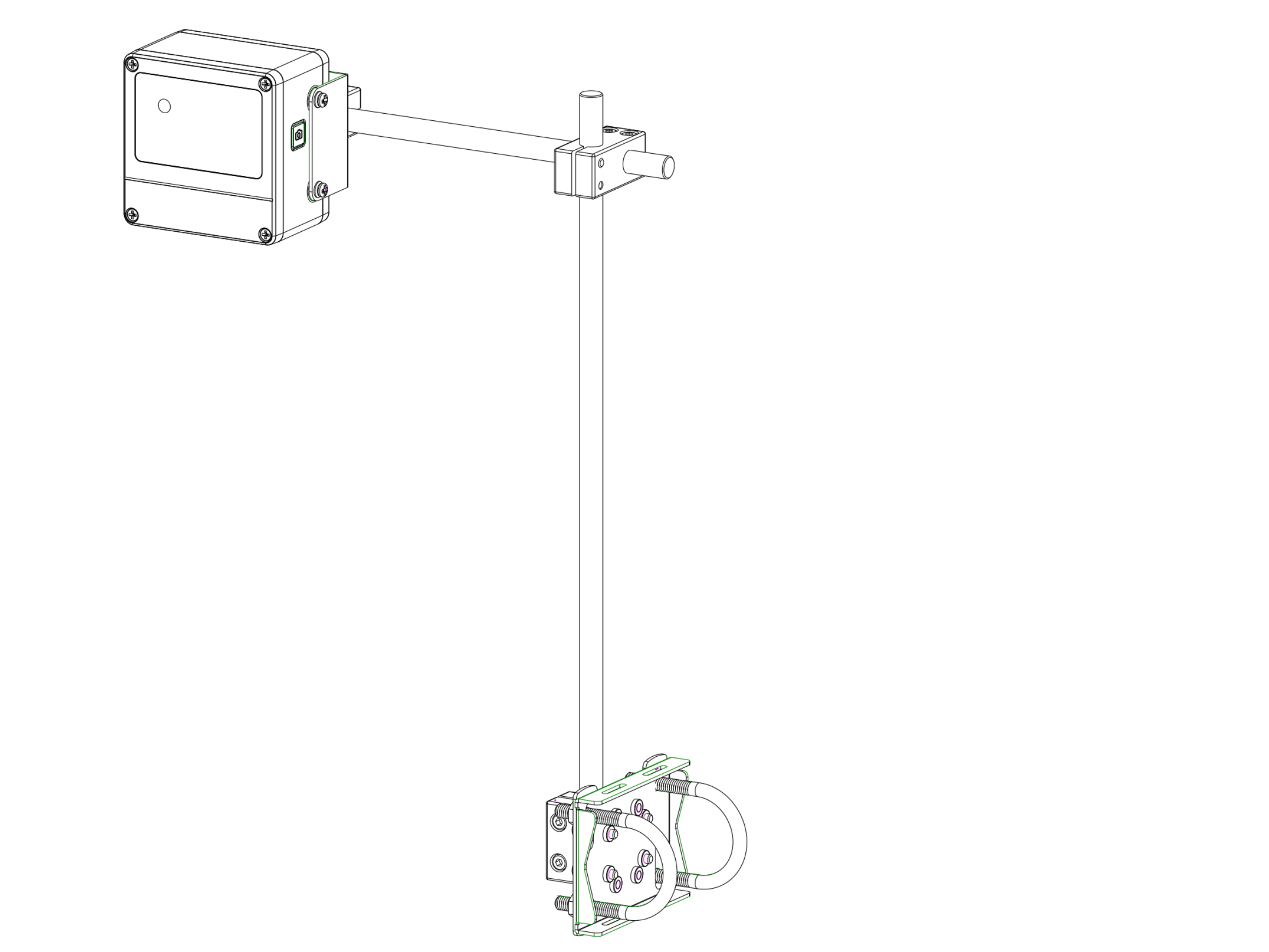

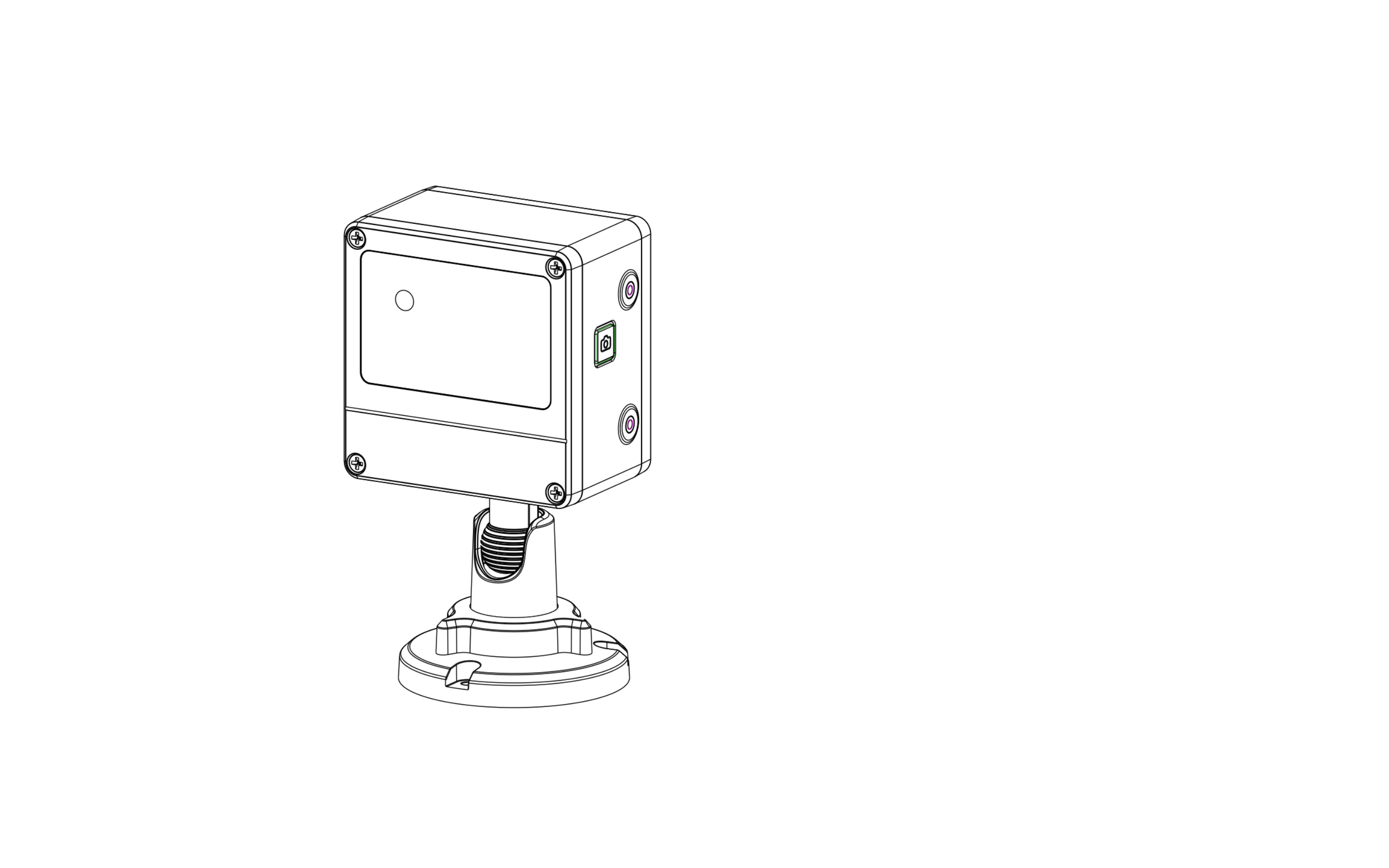

杆件支架	1	适合复杂场景需要多角度调整相机时根据场景扩展使用，套件包含金属杆2、转换头2，金属杆可定制

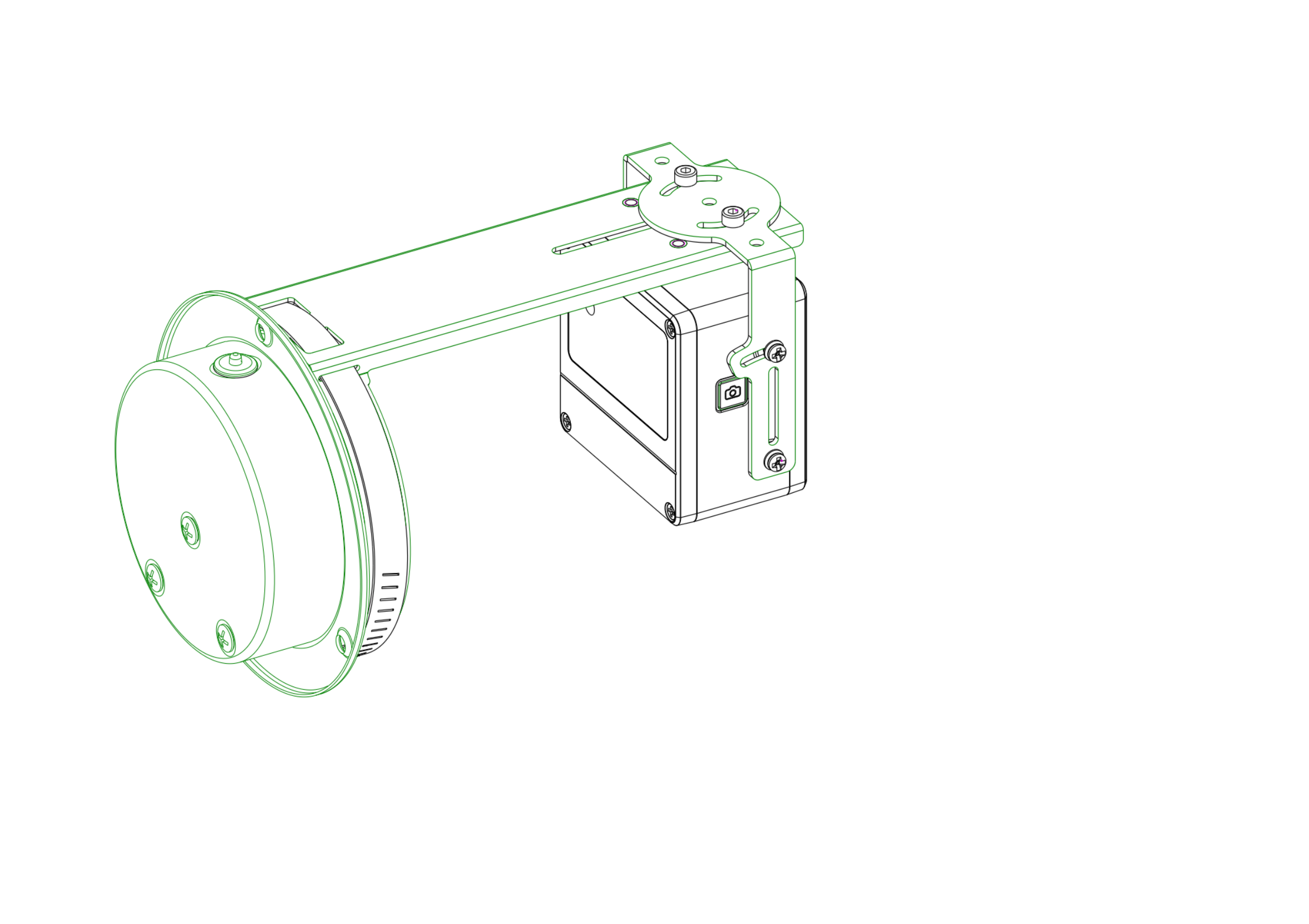

表盘支架	1	适合环境光线影响较少的仪表采集固定安装使用
水表支架	-	可提供3D设计文件自行3D打印，非实体支架选配
OV5640相机模组	1	支持4种规格： 60° FOV, 15cm focus 60° FOV, 4m focus 120° FOV, 8cm focus 120° FOV, 3m focus
SC200AI USB摄像头模组	1	支持3种规格： 1080P ,51° FOV, 4m focus 1080P ,88° FOV, 3m focus 1080P ,137° FOV, 2m focus
WiFi-Halow通讯模块	1	可自行通过主板插槽装配，支持868/915频段版本选择
Cat.1通讯模块	1	可自行通过主板插槽装配，支持全球版本或北美版本可选
