Human Face Detect

概述​

本示例实现基于深度学习的人脸检测功能，为开发者提供了一个可扩展的基础框架，可用于开发各种人脸识别相关应用。

本项目基于ESP-DL深度学习库开发，该库为ESP-WHO提供了强大的深度学习接口，结合各类外设可实现丰富的AIoT应用场景。

准备工作​

硬件需求​

  • NE100-CM01开发板

软件准备​

1. 预编译固件​

可直接下载最新预编译固件进行快速体验：

2. 源码开发环境​

如需进行二次开发，需准备以下环境：

  • 开发工具：Visual Studio Code（1.99.2或更高版本）
  • 开发框架：ESP-IDF插件（v5.4.0或更高版本）
  • 示例代码：camthink-ai/esp-who

重要提示：请务必按照开发环境配置指南完成环境配置。

功能验证​

预编译固件测试流程​

1. 设备连接​

使用Type-C数据线将开发板连接至PC

NE101主板接口示意图

2. 固件烧录​

参考详细烧录指南：

3. 串口输出解析​

设备将通过串口输出人脸检测结果（波特率：115200）：

示例输出：

WhoDetect: 0, bbox: [0.826712, 47, 40, 169, 195], left_eye: [80, 105], left_mouth: [90, 151], nose: [101, 125], right_eye: [123, 99], right_mouth: [126, 146]

数据字段说明：

  • bbox：人脸边界框信息
    • 格式：[置信度, 左上角x坐标, 左上角y坐标, 宽度, 高度]
  • left_eye：左眼坐标(x,y)
  • right_eye：右眼坐标(x,y)
  • nose：鼻子坐标(x,y)
  • left_mouth：左嘴角坐标(x,y)
  • right_mouth：右嘴角坐标(x,y)

4. 功能验证​

  1. 将摄像头对准人脸或人脸照片
  2. 观察串口输出的人脸特征点数据
  3. 可尝试移动摄像头，验证动态检测效果

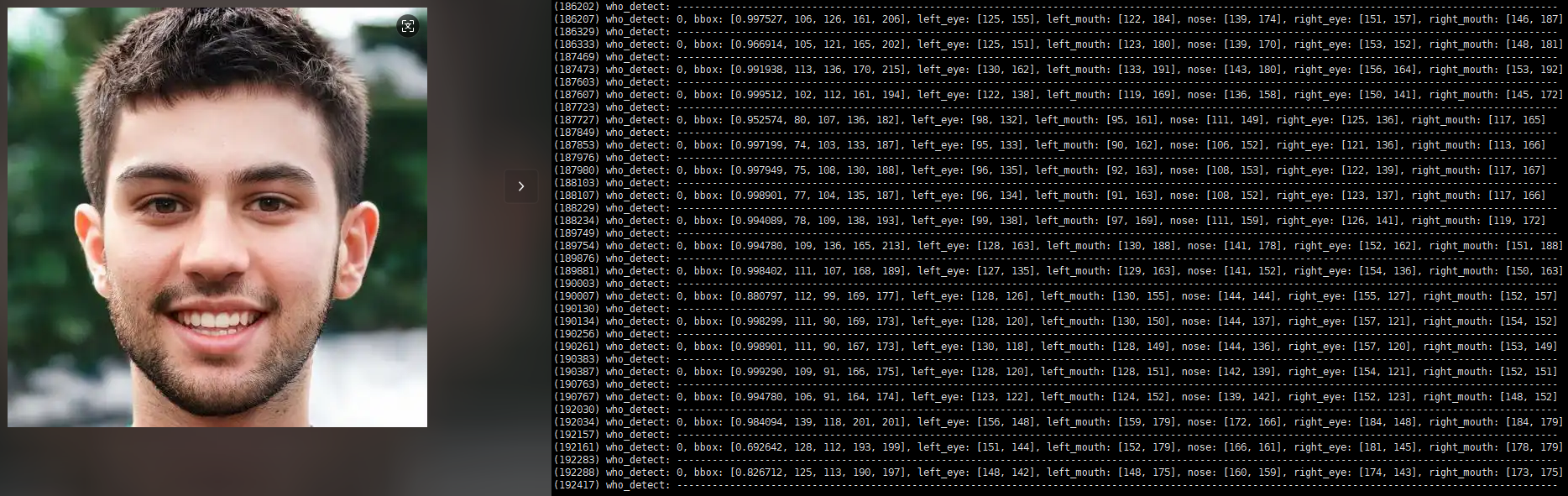

人脸检测静态示意图

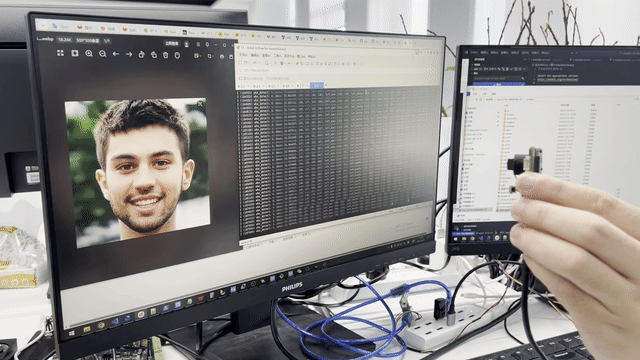

人脸检测动态效果图

源码开发验证流程​

1. 获取源码​

git clone https://github.com/camthink-ai/esp-who

2. 工程配置​

  1. 使用VS Code打开工程：examples/human_face_detect

    工程目录结构

  2. 设置目标芯片为ESP32-S3

    芯片选择界面

3. 编译与烧录​

  1. 编译工程

    编译界面

  2. 烧录固件

    烧录界面

4. 功能验证​

验证方法与预编译固件相同，参考前述步骤。

参考资源​

  1. ESP-DL模型量化文档：

  2. 官方示例仓库：
