Alarm application trigger instructions

应用描述

通过NE101接入Alarm，想通过外部报警或者手动触发让NE101进行抓拍。在实际操作中你可能会有如下疑问：在 Web 界面或其他配置工具中已经正确启用了 Enable Alarm-In Capture（开启报警输入抓断），并且将物理报警按钮（如干节点开关）连接到了主板上的 Alarm 接口。但是，按下按钮时，相机无法被唤醒，也没有触发拍照或报警上报。

问题原因

该问题主要是由于 NE101 硬件设计中的资源复用 导致的，并不是程序BUG，因硬件资源有限设计如此的，默认支持PIR，不支持Alarm，但可以动手实现，具体原因如下：

固件/IO 资源冲突：在 NE101 的固件源码中 main/sleep.h 和 main/misc.h，PIR 传感器中断信号 PIR_INTDOUT_IO 和 Alarm 报警输入信号 ALARM_IN_IO 被定义为同一个引脚：GPIO 2。

参考代码如下：
```
// main/sleep.h & main/pir.h & main/misc.h 相关定义
#define PIR_INTDOUT_IO      (2)
#define ALARM_IN_IO         (2)
```
硬件电路默认配置：现版本的 NE101 硬件主板默认配置为 支持 PIR 传感器。为了保证信号质量，GPIO 2 默认连通到了 PIR 接口。而独立的 Alarm 接口 到 GPIO 2 的通路在出厂时是断开的（缺少关键的连接电阻）。因此，即使软件上开启了 Alarm 功能，GPIO 2 实际上处于悬空或仅受内部上拉控制的状态，无法感知 Alarm 接口的电平变化。

解决方案

针对此问题，有两种解决方案。建议根据实际动手能力和应用场景选择：

方案一：修改连接方式（推荐）

直接利用线路已经连通的 PIR 接口 来接入 Alarm 按钮。这是最简单且不破坏主板的方法。

操作步骤：

找到主板上的 4-Pin PIR 接口。
准备 Alarm 按钮的连接线（通常为 2 根线：信号线和地线）。
将 Alarm 按钮接入 PIR 接口，从左边数第一个和第三个，只使用这 2 个 Pin：
- Signal (GPIO 2)
- GND (地)
- 另外 2 个 Pin (VCC 等) 悬空不接。

原理：由于 PIR 接口的 Signal 引脚已经物理连接到了 GPIO 2，将干节点按钮接在 Signal 和 GND 之间。当按钮按下时，Signal 被拉低（GND），符合固件中 ALARM_IN_ACTIVE (0) 的触发逻辑，从而成功触发报警。

方案二：修改主板硬件

如果您必须使用独立的 Alarm 接口，需要对主板进行微小的硬件改动。

操作步骤：

定位主板右侧区域。
找到与 Alarm 接口通路关联的空焊盘位置（关联电阻位）。
焊接一个 0Ω 电阻（或直接用锡短接），将 Alarm 接口与 GPIO 2 连通。

注意：

此操作需要焊接工具和一定的硬件操作经验。
警告：修改后，GPIO 2 将同时连接到 PIR 接口和 Alarm 接口。请确保不同时接入 PIR 传感器和 Alarm 按钮，否则两者信号会互相干扰，甚至导致短路或误触发。

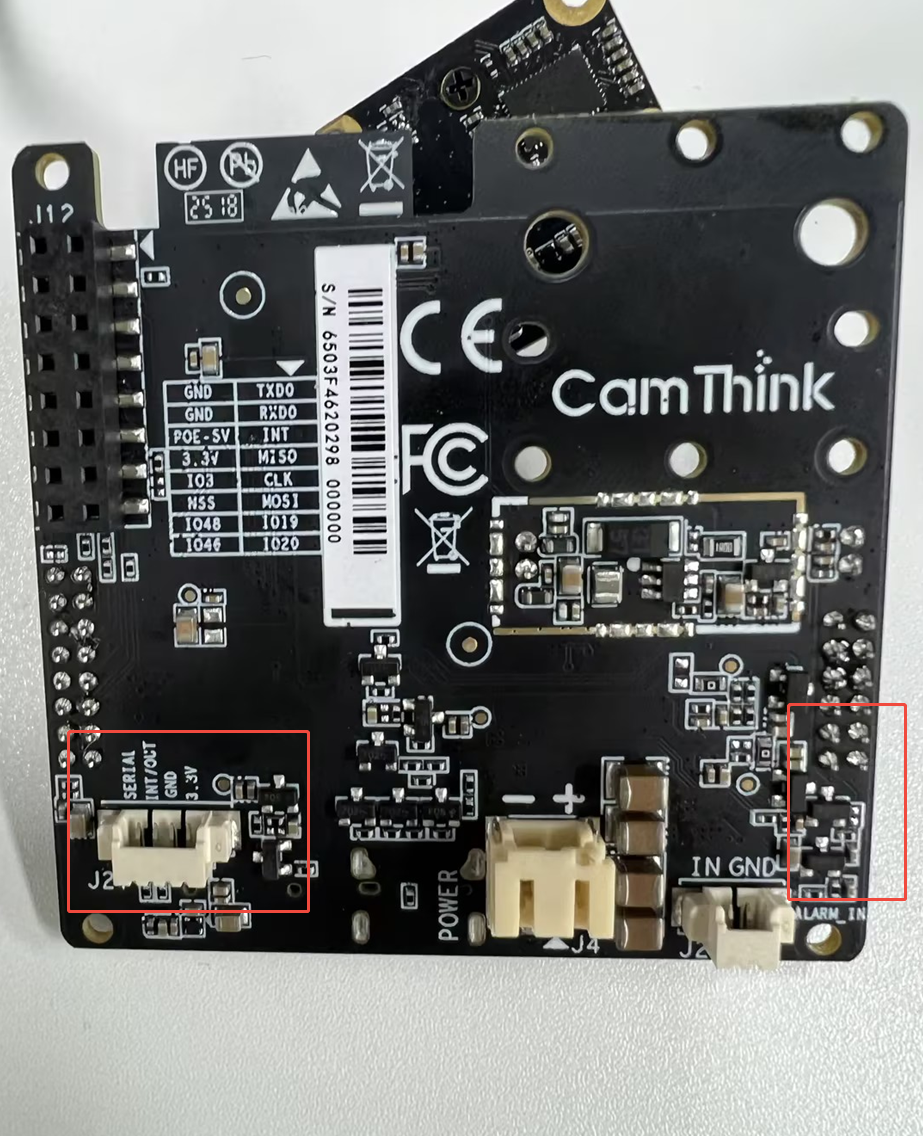

ne101-alarm

固件配置确认

无论使用哪种硬件方案，请确保固件配置符合干节点模式（默认配置）：

PIR_ENABLE 应为 0（关闭 PIR 驱动逻辑，通过通用的 GPIO 中断唤醒）。
Enable Alarm-In Capture 必须为开启状态。

在 main/sleep.c 的逻辑中，当 PIR_ENABLE 为 0 且 Alarm 开启时，GPIO 2 会被配置为 内部上拉 (Internal Pull-up)，按下按钮拉低电平即可唤醒设备。

参考代码如下：

// main/sleep.c
#if PIR_ENABLE
    // ... PIR 逻辑 ...
#else
    if(capture.bAlarmInCap == true){
        rtc_gpio_pullup_en(ALARMIN_WAKEUP_PIN); // 开启上拉
        rtc_gpio_pulldown_dis(ALARMIN_WAKEUP_PIN);
        esp_sleep_enable_ext1_wakeup(BIT64(ALARMIN_WAKEUP_PIN), ALARMIN_WAKEUP_LEVEL); // 低电平唤醒
    }
#endif
