Video and Imaging
NE503 的视频能力由 Media 与 Image 两个页面共同配置：Media 负责"把画面编码推出去"，Image 负责"把画面弄对并叠加内容"。本章按操作顺序展开。
实时画面与码流
进入 Media 页面：主区域是实时画面，上方是工具栏，右侧 Configuration 面板配置码流与 RTSP。
工具栏
| 按钮 | 作用 |
|---|---|
| Volume | 调节监听音量 |
| Talk | 按住对讲（需设备接扬声器） |
| Stream Info | 显示当前码流的编码 / 分辨率 / 帧率 / 码率 |
| Snapshot | 抓取当前画面为图片 |
| Fullscreen | 全屏查看 |
码流设置
设备提供 Main / Sub / Third 三路码流，可分别配置。在右侧面板上方切换：
| 参数 | 说明 | 选型建议 |
|---|---|---|
| Enable Stream | 是否启用该路码流 | 不用的码流关闭以节省资源 |
| Codec | 编码格式（H.264 / H.265） | H.265 同画质码率更低，需确认对端支持 |
| Resolution | 分辨率 | 主码流建议 1920×1080；细节要求高的场景可上 4K |
| Frame Rate | 帧率（FPS） | 一般 25/30；运动场景可提高 |
| Bitrate | 码率（Kbps） | 越高越清晰、带宽占用越大 |
| I-Frame Interval (GOP) | I 帧间隔 | 越大压缩率越高，但拖动 Seek 延迟越大 |
三路码流的典型分工：主码流录像存储、子码流实时预览、三码流供 AI 分析或移动端。
RTSP 推流
开启 Enable RTSP Stream 后，所选码流即开放标准 RTSP 地址，输入框中显示 URL，可一键复制：
| 码流 | 地址 |
|---|---|
| 主码流 | rtsp://<设备IP>:8554/main |
| 子码流 | rtsp://<设备IP>:8554/sub |
| 三码流 | rtsp://<设备IP>:8554/third |
默认端口 8554。
用 VLC 验证 RTSP
RTSP 是 NE503 对接 NVR / VMS 的主要协议。用 VLC 快速验证能否正常拉流：
- 打开 VLC → 媒体 → 打开网络串流，输入上表中的 RTSP 地址：
- 点击播放，确认画面流畅、无花屏：
无法拉流时，用
aipc-cli stream list确认码流状态。
画面、叠加与镜头
Image 页面分 Image / Overlay / Control 三个子标签：Image 调画质与画面变换，Overlay 叠加信息与隐私遮罩，Control 控制镜头与红外。

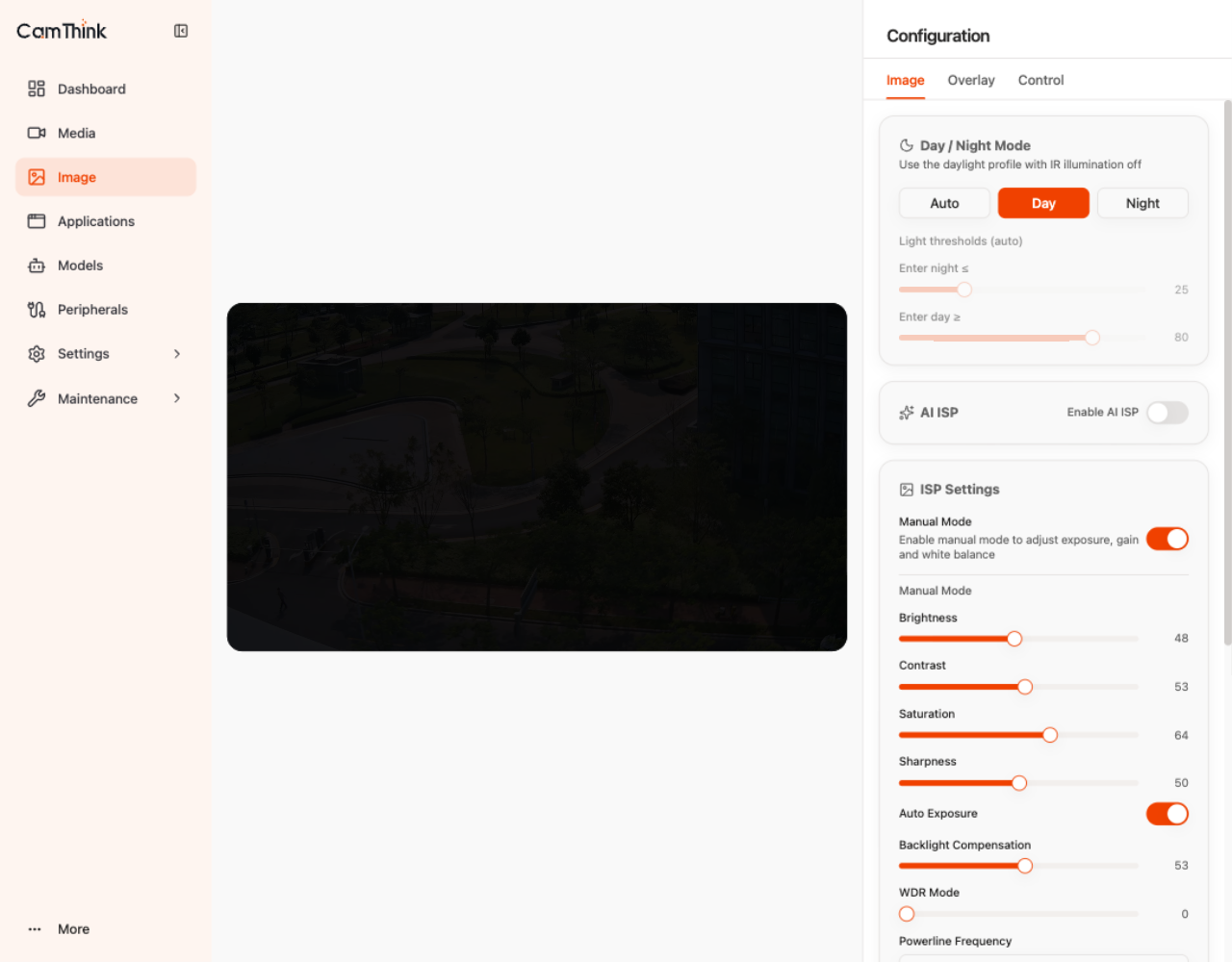

画质与变换（Image 标签）
AI ISP — 开启 Enable AI ISP 后，设备用 AI 算法增强画质（弱光增亮、降噪、宽动态等），关闭则走传统 ISP。弱光或高动态范围场景建议开启。
ISP 设置
| 选项 | 说明 | 使用建议 |
|---|---|---|
| Manual Mode | 开启后可手动调整曝光（Exposure）、增益（Gain）、白平衡（White Balance）；关闭则三项全部自动 | 一般场景关闭即可；需固定曝光的场景（如车牌识别）开启 |
| Powerline Frequency | 电源频率（50Hz / 60Hz），须与现场照明一致 | 国内及多数 220V 地区选 50Hz；不匹配会出现频闪条纹 |
| White Balance | 白平衡模式（Auto / 预设 / 手动色温） | 多数场景选 Auto；偏色时选手动色温微调 |
画面变换（Transform）
| 选项 | 作用 | 使用场景 |
|---|---|---|
| Rotation | 画面旋转（0° / 90° / 180° / 270°） | 倒装或侧装时选对应角度 |
| Flip | 水平 / 垂直翻转 | 特殊镜像安装场景 |
| Distortion | 镜头畸变校正开关 | 广角边缘畸变明显时开启 |
| Grayscale | 灰度模式 | 夜间红外场景可减少伪色 |
| Digital Stabilization (DIS) | 数字防抖，纯软件，无需陀螺仪，裁切边缘画面补偿抖动 | 无 IMU 时使用 |
| Electronic Stabilization (EIS) | 电子防抖，基于陀螺仪（需 IMU），效果优于 DIS | 有 IMU 时优先；姿态异常会影响效果（依赖 Dashboard 陀螺仪数据） |
叠加层与隐私遮罩（Overlay 标签）
Overlay 用于在画面上叠加信息（文字、时间、图片）或遮挡敏感区域。在顶部 Stream 选择要配置的码流——每路码流的叠加独立设置。所有叠加支持在实时画面上直接拖拽定位：文字双击编辑，边角拖拽缩放。
信息叠加
| 类型 | 说明 | 备注 |
|---|---|---|
| Text Overlay | 自定义文字（如点位名"前门-01"） | 可设字号、显示/隐藏，支持多条 |
| DateTime Overlay | 日期时间戳 | 可设字号与四角位置（Top-Left / Top-Right / Bottom-Left / Bottom-Right） |
| Image Overlay | 上传自定义图片（如 Logo）叠在画面上 | 每路码流最多 3 个 |
隐私遮罩
| 类型 | 遮挡方式 | 适合场景 |
|---|---|---|
| Privacy Mask | 多边形框出固定区域，画面该位置永久遮蔽 | 固定不想拍到的区域（邻居窗户、操作台） |
| AI Auto Mask | AI 实时识别目标（人脸、车牌等）并打码，目标移动时遮挡跟随移动 | GDPR 等隐私合规场景 |
两种遮罩相互独立：Privacy Mask 遮的是固定位置，不管画面内容变化；AI Auto Mask 遮的是特定目标，跟着目标走。AI Auto Mask 依赖 AI 模型推理。

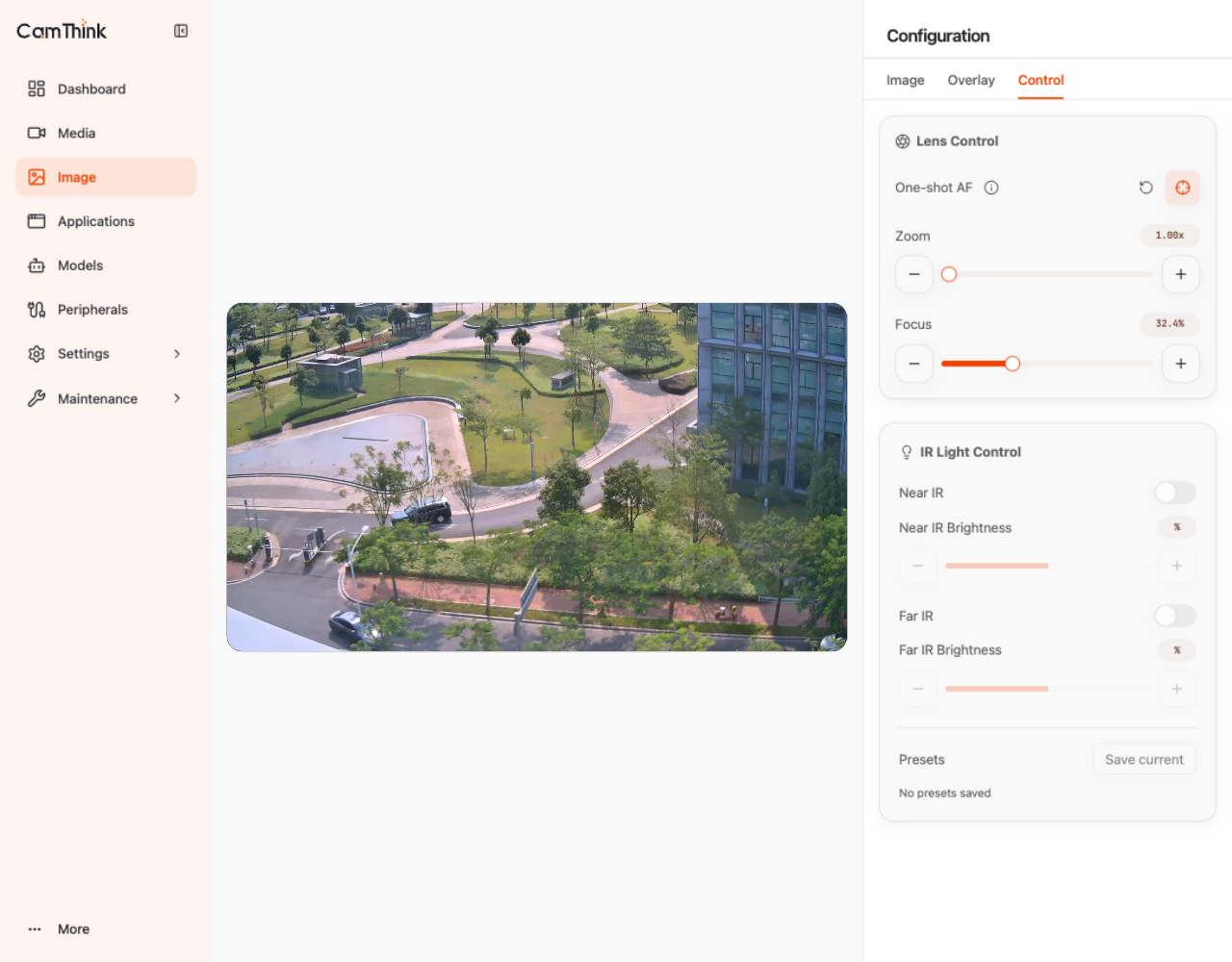

镜头与红外（Control 标签）
镜头控制（Lens Control）
| 项 | 作用 |
|---|---|
| Zoom | 变焦滑块（显示倍率，如 1.0x） |
| Focus | 对焦滑块（显示位置百分比与区间，如 MID） |
| One-shot AF | 点一次，在当前焦距触发一次自动对焦 |
| Reset to 1.0x | 复位到最小倍率 |
| IR-Cut Filter | 红外滤光片开关——白天开启保证色彩，夜间关闭以提升红外感光（状态文字提示当前模式） |
红外补光（IR Light Control）
| 项 | 作用 |
|---|---|
| Near IR | 近距离红外补光开关 + 亮度滑块 |
| Far IR | 远距离红外补光开关 + 亮度滑块 |
夜间或低光场景按需开启，亮度根据距离与场景调整。注意补光灯会增加功耗与发热。
若要通过应用远程控制镜头或红外（如代码控制变焦），需在应用安装时勾选 Device Control 权限。
